Ворота трансформаторных подстанций ВТ по серии 3.407.9-133
Специализированные распашные ворота ВТ для трансформаторных подстанций, сооружаемых на территории предприятий, нефтеперерабатывающих и нефтехимических заводов. Серия 3.407.9-133 переработана заводом Зискон: деревянные элементы оригинальной конструкции заменены на металлические, ворота утеплены (УХЛ1) и сертифицированы по ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
выпуск 2 — ворота для трансформаторных подстанций
типовые размеры серии + нестандартные
переработанная конструкция серии
сэндвич-панели с нашей линии
левое и правое полотно, надёжные запоры
сертификация переработанной серии
*цена за м² полотна, с НДС
Назначение и область применения
Ворота ВТ ограждают проёмы трансформаторных подстанций и обеспечивают контролируемый доступ обслуживающего персонала к электроустановкам
Трансформаторные подстанции предприятий
ТП, сооружаемые на территории производственных площадок для электроснабжения новых, расширяемых и реконструируемых объектов. Ворота ограничивают доступ посторонних к электроустановкам.
Нефтеперерабатывающие и нефтехимические заводы
Комплектные трансформаторные подстанции НПЗ и НХЗ — прямая область применения серии 3.407.9-133, разработанной именно для этих объектов.
Объекты энергетики и сетевые компании
Распределительные пункты, блочные и мачтовые подстанции. Запорные устройства ворот ВТ исключают несанкционированное проникновение к токоведущим частям.
Любые климатические районы
Исполнение УХЛ1 допускает эксплуатацию на открытом воздухе при температурах от −60°C до +40°C — от южных регионов до Крайнего Севера.
Переработка серии 3.407.9-133: металл вместо дерева
Оригинальная серия 1981 года допускала деревянные обвязки и филенки. Зискон заменил устаревшие материалы на современные металлические конструкции
💡 Зачем перерабатывать серию, а не проектировать с нуля
Типовая серия сохраняет привычные проектировщикам габариты, схемы крепления рамы и узлы запоров — рабочая документация объекта не требует пересмотра. При этом материалы и покрытия соответствуют современным стандартам, а продукция сертифицирована по действующим ГОСТ. Заказчик получает совместимость с проектом и современный ресурс конструкции.
Типовые размеры и как маркируют ворота трансформаторных подстанций ВТ
Размеры в серии кратны типовому шагу; ширина — 1,8 / 2,1 / 2,6 м, высота — 2,6 / 3,1 / 3,4 м
Нестандартные проёмы: если проём вашей подстанции не совпадает с типовым шагом, изготовим ворота по индивидуальным габаритам в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023 — с сохранением схемы крепления рамы серии.
Конструктивные решения ворот ВТ
Распашная схема с двумя полотнами, проверенная серией и доработанная заводом

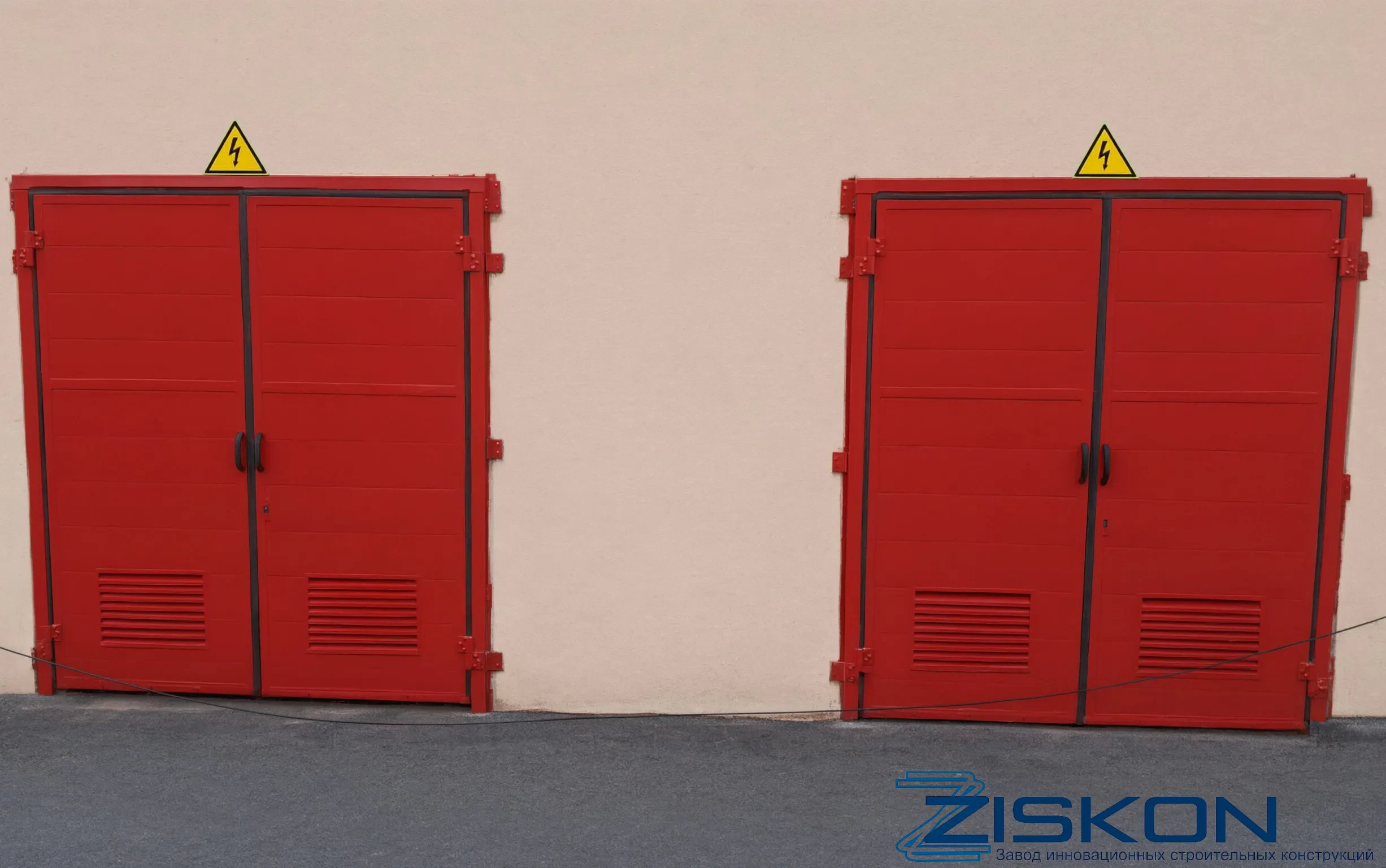

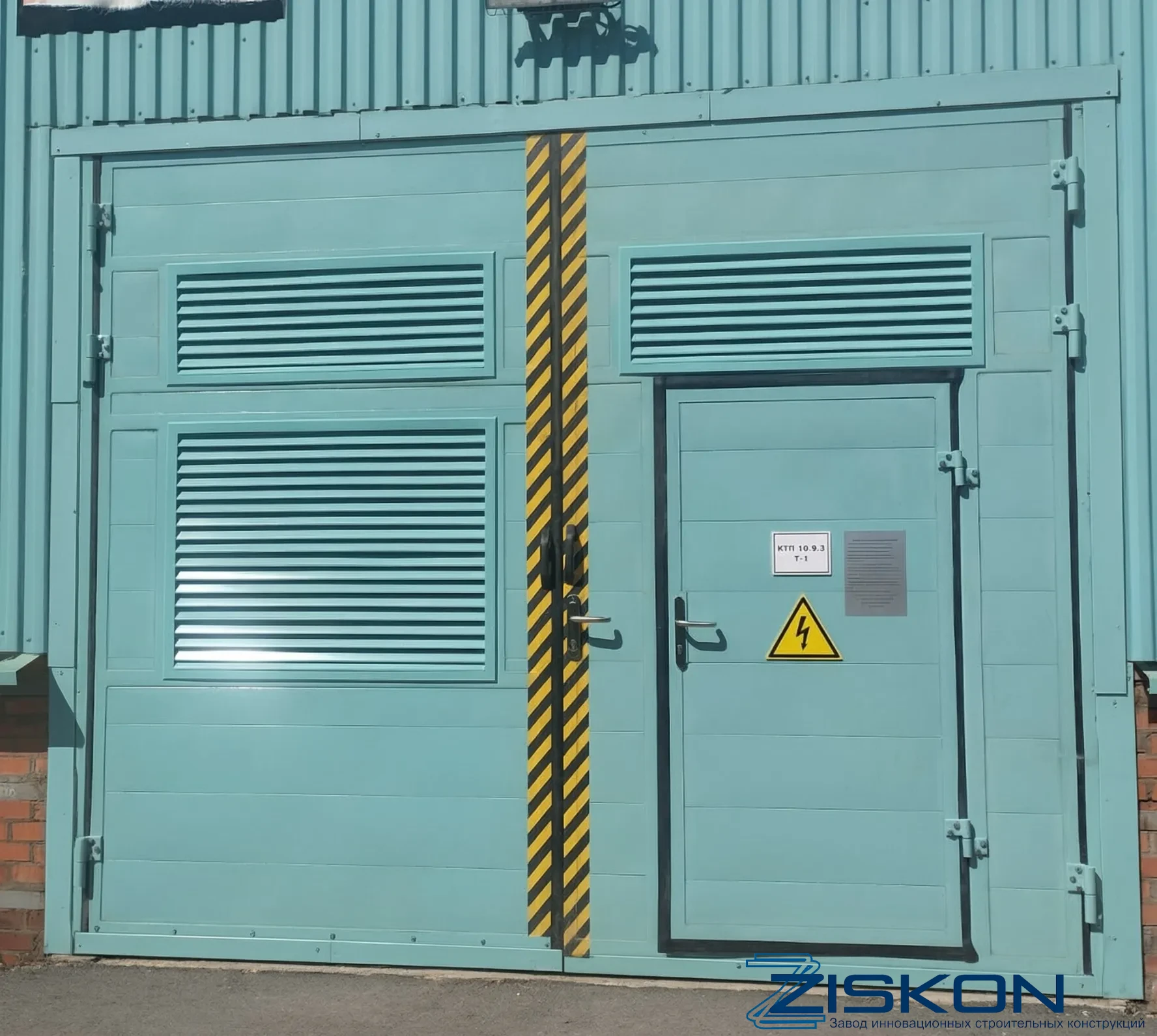

Два распашных полотна
Левое и правое полотна открываются наружу. Стальной каркас с заполнением сэндвич-панелями обеспечивает жёсткость при минимальной массе.
Рама из угловой стали
Несущая рама выполняется из угловой стали и анкеруется в проёме к закладным деталям стены или стойкам ограждения ТП — по схеме серии.
Надёжные запорные устройства
Засовы и замки исключают несанкционированный доступ к электроустановкам. По запросу — навесной или врезной замок с дужкой под пломбирование, принятое в сетевых компаниях.
Искронедающее исполнение
Для подстанций во взрывоопасных зонах НПЗ и НХЗ изготавливаем искронедающие ворота со снятием статического напряжения — в том числе на базе конструкции ВТ.
Спецификация на ворота трансформаторных подстанций ВТ Зискон
Десять шагов от заявки до отгрузки
Производственный цикл ворот ВТ на заводе Зискон
Заявка и обследование ТП
Габариты проёма, тип подстанции, требования сетевой компании
Подбор маркировки
Типовой размер серии или индивидуальный проём; разработка КМД
Комплектация
Металлопрокат, панели, запоры — от российских производителей с сертификатами
Входной контроль
Проверка геометрии проката и качества панелей
Сварка рамы и полотен
Сборка в кондукторах, сварка аттестованными сварщиками
Заполнение панелями
Монтаж сэндвич-панелей, укладка двойного контура уплотнения
Запоры и петли
Установка засовов, замка с дужкой под пломбу, шарнирных петель
Контрольная сборка
Пробный монтаж в цеху: ход полотен, плотность притвора, работа запоров
Защитное покрытие
Полимерно-порошковая окраска по RAL — или другие ЛКМ по ТЗ
Приёмка и отгрузка
Испытания, маркировка, упаковка, доставка на объект
Вопросы про ворота трансформаторных подстанций ВТ
Отвечаем на вопросы снабженцев и проектировщиков
Что такое ворота ВТ?
ВТ — ворота трансформаторных подстанций по серии 3.407.9-133: распашные ворота для ограждения проёмов трансформаторных подстанций, нефтеперерабатывающих и нефтехимических заводов. Завод Зискон выпускает их в переработанном исполнении — с металлическими полотнами вместо деревянных элементов оригинальной серии.
Для чего нужны ворота для трансформаторных подстанций?
Ворота для трансформаторных подстанций ограждают проёмы ТП и предотвращают несанкционированный доступ к электрооборудованию. Это требование правил технической эксплуатации электроустановок. Надёжные запоры под пломбирование фиксируют закрытое состояние и исключают случайное открытие посторонними.
Какие проёмы закрывают ворота ВТ?
По серии 3.407.9-133 ширина проёмов 1,8 / 2,1 / 2,6 м, высота 2,6 / 3,1 / 3,4 м. Нестандартные проёмы изготавливаем под заказ с сохранением схем крепления серии и конструктивных решений.
Чем заменено дерево в переработанной серии ВТ?
В оригинальной серии 3.407.9-133 полотна выполнялись из деревянных обвязок и филенок. Зискон заменил их на стальные конструкции с заполнением сэндвич-панелями собственного производства. Металл не гниёт, не рассыхается и не требует регулярной покраски, срок службы таких ворот — десятилетия.
Можно ли заказать искронедающее исполнение ворот ВТ?
Да. Для подстанций во взрывоопасных зонах НПЗ и НХЗ изготавливаем ворота со снятием статического напряжения: токопроводящая цепь полотна, медные перемычки в петлях и запорах, вывод на контур заземления. Это исключает искрообразование при открывании и закрывании ворот.
Утепляются ли ворота для трансформаторных подстанций?
Да, по умолчанию ворота ВТ изготавливаются утеплёнными в исполнении УХЛ1: заполнение сэндвич-панелями собственного производства и двойной контур уплотнения по периметру створок держат микроклимат блока подстанции при температурах до −60°C.
По какой серии изготавливаются ворота ВТ?
По серии 3.407.9-133 в переработанном исполнении Зискон: габариты, проёмы и схемы крепления оригинальной серии сохранены, деревянные элементы заменены на металлические конструкции. Продукция сертифицирована по ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
