Размеры промышленных ворот: типовые проёмы и нестандартные габариты
Полный справочник по размерам промышленных ворот: высота и ширина проёмов для распашных, откатных, складчатых и подъёмно-секционных конструкций. Типовые размеры по сериям 1.435.2-28, 1.435.9-17, 1.435.9-36.93 и 3.407.9-133, а также изготовление ворот нестандартных габаритов под ваш проём.
минимальный типовой проём
максимальный проём для откатных
шаг координационных размеров
изготовление под ваш проём
все ворота соответствуют стандарту
для промышленных зданий
Как определяются размеры промышленных ворот
Три ключевых параметра: координационные размеры проёма, модуль кратности и тип конструкции
Координационные размеры проёма
Ширина и высота промышленных ворот указываются по проёму в свету — между внутренними гранями стен. Обозначаются в метрах, дециметрах или миллиметрах: например, проём 4,2 × 4,2 м, 42 × 42 или 4200 × 4200 соответственно.
Модуль кратности 10 мм
По типовым сериям ширина и высота проёмов кратны модулю 600 мм. Это обеспечивало совместимость с серийными ограждающими конструкциями зданий из кирпича, железобетонных панелей и трёхслойных металлических панелей. Сечас модуль кратности - 10 мм. Это, практически, любой размер проёма.
Влияние типа конструкции
Максимальные размеры зависят от типа ворот: распашные — до 4,8 × 5,4 м по типовым сериям, складчатые — до 10 × 7 м, откатные — до 12 × 12 м. Для больших промышленных ворот используются откатные или складчатые схемы.
💡 Как записываются размеры в проектах
В проектной документации размеры ворот указываются в формате Ш × В (ширина × высота). Например: «Ворота ВМ утеплённые распашные 42 × 42» означает проём шириной 4,2 м и высотой 4,2 м. В маркировках типовых серий размеры пишутся в дециметрах: ВР42х42-С (ворота распашные для проёма 4,2 × 4,2 м с заполнением сэндвич-панелями).
Типовые размеры по видам ворот
Сводные таблицы для каждого типа конструкции — с привязкой к типовым сериям

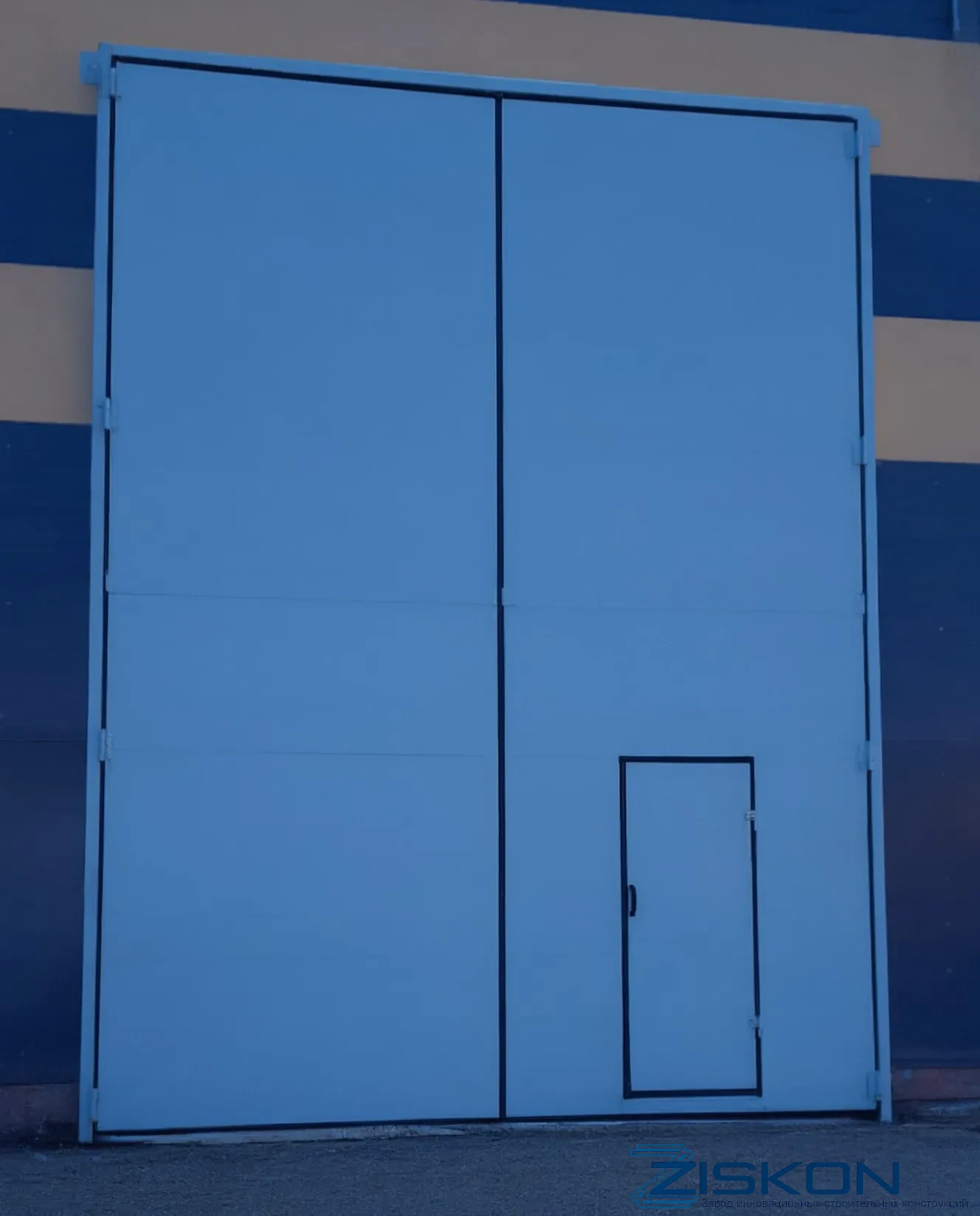

Распашные ворота (ВР, ВМ) — серии 1.435.2-28 и 1.435.9-17
Двустворчатые распашные ворота для проёмов промышленных зданий. Полное описание — на странице распашных промышленных ворот.
Распашные складчатые ворота (ВРС) — серия 1.435.2-28, выпуски 3-4
Одна створка распашная, вторая складывается пополам. Полное описание — на странице ворот ВРС.
Складчатые ворота-гармошка
Обе створки складываются в обе стороны. Для проёмов, где распашные створки были бы чрезмерно массивными. Полное описание — на странице складчатых ворот.
Откатные (раздвижные) ворота — серия 1.435.9-36.93
С верхним подвесом, в одну или в две стороны. Для самых широких проёмов. Полное описание — на странице откатных ворот.
Подъёмно-секционные промышленные ворота
Секции поднимаются вертикально под потолок. Полное описание — на странице подъёмно-секционных ворот.
Ворота трансформаторных подстанций (ВТ) — серия 3.407.9-133
Специализированные распашные ворота для объектов энергетики. Полное описание — на странице ворот ВТ.
Таким образом, высота и ширина промышленных ворот может достигать 12 метров.
Сводная таблица: максимальные размеры по типам ворот
Какой тип ворот выбрать в зависимости от размеров проёма
Рекомендация конструктора: для проёмов шириной до 4,8 м оптимальны распашные ворота. Для проёмов от 5 до 10 м — складчатые. Для проёмов свыше 10 м — откатные или раздвижные. Если пространство перед проёмом ограничено, рассмотрите откатную или подъёмно-секционную схему. Если проём уже готов - размеры промышленных ворот будут соответствовать ему.
Большие промышленные ворота: что выбрать для широких проёмов
Для проёмов шириной от 6 м распашные конструкции становятся неэффективными — створки получаются слишком тяжёлыми и парусными
Проёмы 5–6 м
Рекомендуемые решения: распашные складчатые ВРС или складчатые ворота-гармошка. Складывающиеся секции снижают массу подвижных частей и парусность.
Проёмы 6–10 м
Рекомендуемые решения: складчатые ворота-гармошка или откатные. Обе схемы обеспечивают полное открывание проёма без чрезмерных усилий.
Проёмы 10–12 м
Рекомендуемые решения: откатные ворота классической схемы или раздвижные в две стороны (2 полотна по 6 м). Серия 1.435.9-36.93, верхний подвес.
Нестандартные размеры промышленных ворот: изготовление под ваш проём
Если ваш проём не совпадает с типовыми размерами серий — изготовим ворота по индивидуальным габаритам
Точное соответствие проёму
Проектируем ворота под фактические размеры вашего проёма с учётом монтажных зазоров, типа стены и способа установки (в проём или в накладку на выносных стойках).
Конструкторский расчёт
Для нестандартных проёмов выполняется расчёт каркаса на прочность и жёсткость в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023. Подбираются сечения профиля и узлы навески.
Любая комплектация
Нестандартные ворота изготавливаются с теми же опциями, что и типовые: калитка, остекление, электропривод, утепление УХЛ1, покрытие по каталогу RAL.
Сопроводительная документация
С каждой поставкой передаются: паспорт изделия с отметкой ОТК, сертификат соответствия ГОСТ, монтажная схема.
Как подобрать размеры промышленных ворот: 5 шагов
Простой алгоритм для снабженцев и проектировщиков
Замерьте проём
Определите ширину и высоту проёма в свету между внутренними гранями стен
Оцените свободное пространство
Проверьте, есть ли место перед проёмом и вдоль стены для открывания ворот
Выберите тип конструкции
По сводной таблице определите подходящий тип: распашные, складчатые, откатные или секционные
Проверьте соответствие серии
Сопоставьте размеры с типовыми сериями 1.435.2-28, 1.435.9-17, 1.435.9-36.93 или 3.407.9-133
Отправьте запрос конструктору
Приложите размеры проёма и фото объекта — подготовим коммерческое предложение за 24 часа
Видео распашных промышленных ворот 3,0х3,0 Зискон
Посмотрите, как выглядят промышленные ворота нашего производства размером 3000×3000 мм
Вопросы про размеры промышленных ворот
Отвечаем на вопросы снабженцев и проектировщиков
Какие типовые размеры у промышленных ворот?
Типовые проёмы промышленных ворот привязаны к строительному модулю 3М (кратность 300 мм). По ширине это 2400, 3000, 3600, 4200, 4800 мм, по высоте — 2400, 3000, 3600, 4200, 4800, 5400 мм и выше. Максимальные габариты зависят от типа ворот: распашные — до 4,8 × 5,4 м, складчатые — до 10 × 7 м, откатные — до 12 × 12 м.
Что такое модуль 3М в размерах проёмов?
Модуль 3М — базовый шаг координационных размеров в промышленном строительстве, равный 300 мм. Проёмы ворот проектируются кратными этому модулю, что обеспечивает совместимость с несущими конструкциями здания и типовыми сериями ворот. Например, проём 3600 × 4200 мм = 12М × 14М.
Как подобрать тип ворот под размер проёма?
Для проёмов до 4,8 м подходят распашные ворота ВР и ВМ. От 4,8 до 10 м — складчатые «гармошка». От 6 до 12 м — откатные и раздвижные, если вдоль стены есть место для отката. Если места нет ни перед проёмом, ни вдоль стены — подъёмно-секционные до 8 × 6 м.
Изготовите ли ворота нестандартного размера?
Да. Изготавливаем ворота по фактическим размерам проёма в пределах максимальных габаритов каждого типа. При нестандартных размерах конструктор выполняет индивидуальный расчёт каркаса и подвеса на ветровую и эксплуатационную нагрузку по ГОСТ 31174-2017.
Какие максимальные размеры у каждого типа ворот?
Распашные ВР/ВМ и ВРС — до 4,8 × 5,4 м. Складчатые «гармошка» — до 10 × 7 м. Откатные и раздвижные — до 12 × 12 м. Подъёмно-секционные — до 8 × 6 м. Ворота трансформаторных подстанций ВТ — 1,8–2,6 × 2,6–3,4 м.
Как правильно измерить проём для заказа ворот?
Измерьте ширину и высоту проёма в свету в трёх точках (верх, середина, низ для ширины; левый край, середина, правый край для высоты) и возьмите наименьшее значение. Также зафиксируйте толщину стен и наличие коммуникаций в зоне открывания. Оптимально — вызвать нашего замерщика, это бесплатно по Свердловской области.
