Ворота распашные складчатые ВРС / РСВ — решение для широких проёмов
Ворота распашные складчатые ВРС / РСВ — конструктивное решение для проёмов, где обычные распашные створки становятся чрезмерно массивными. Одна створка распашная, вторая складывается пополам — открывание требует меньше пространства, а парусность полотна снижается кратно. Выпуск по ГОСТ 31174-2017 и ГОСТ 71040-2023.
компактное открывание без потери проёма
половинные секции устойчивы к ветру
собственная линия производства
морозостойкая резина до −60°C
современные материалы
нестандартные размеры — без ограничений
*цена за м² полотна, с НДС

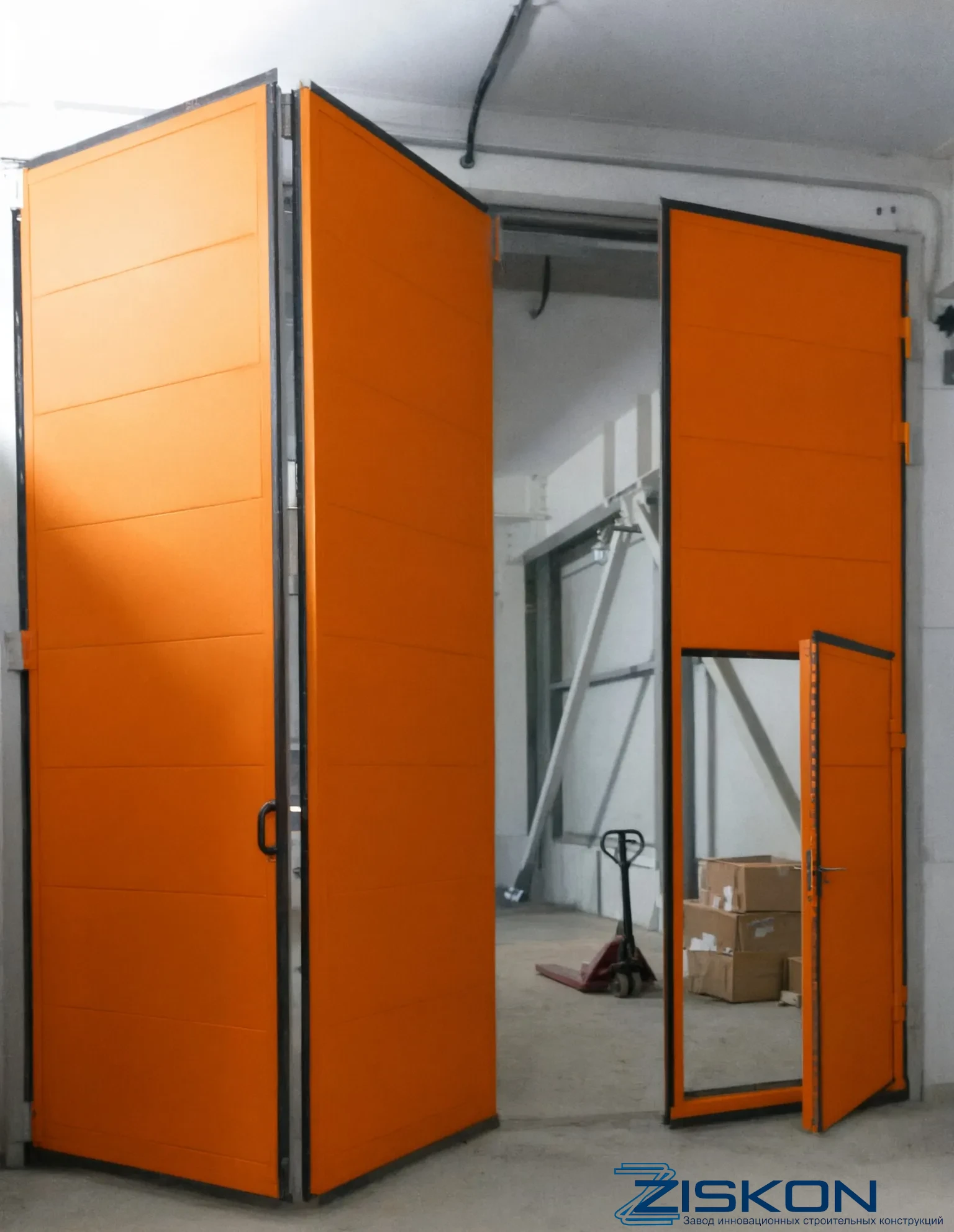

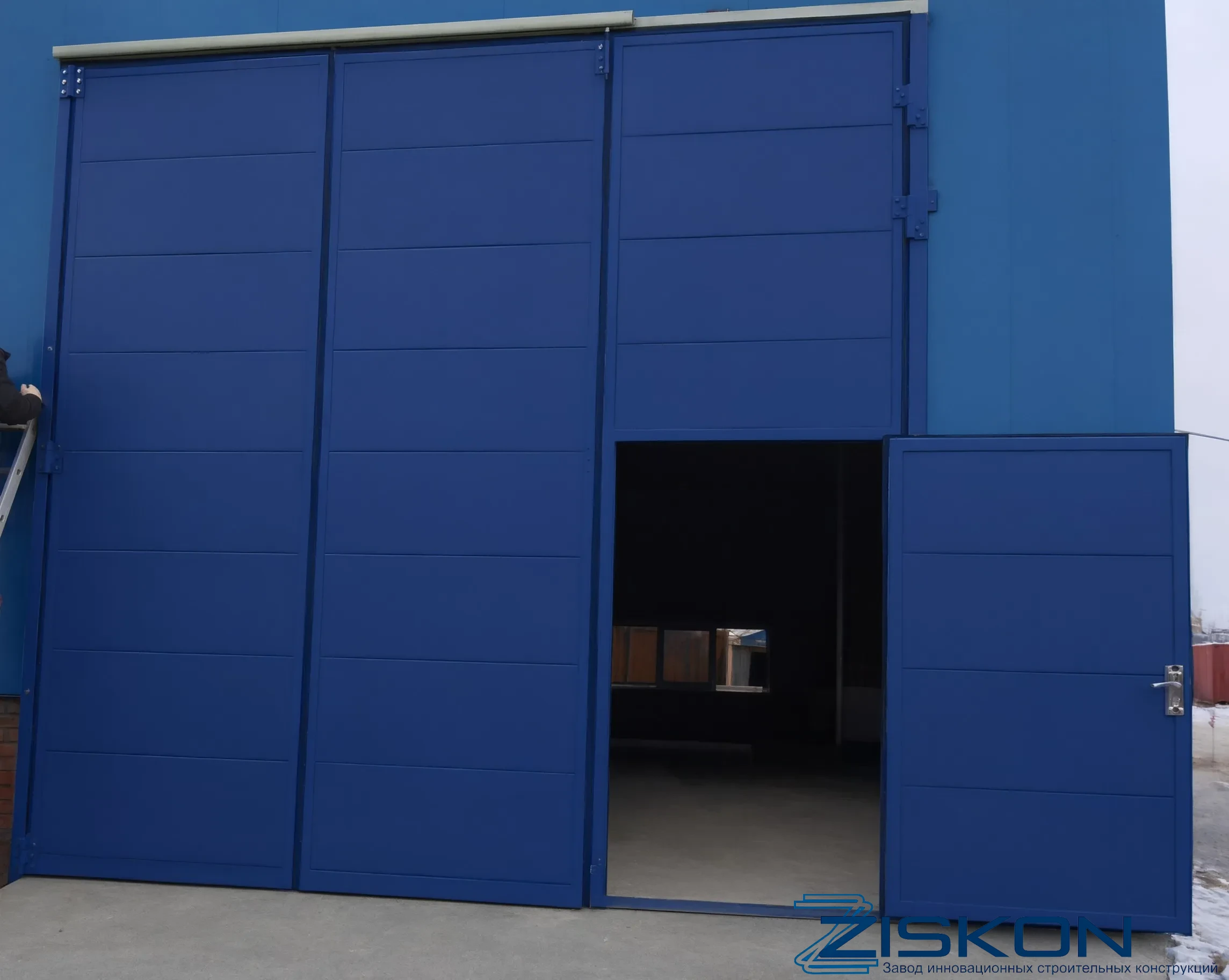

Что такое ворота распашные складчатые ВРС
Ворота ВРС — гибридная конструкция, объединяющая достоинства распашных и складчатых систем
Распашная створка
Первая створка ворот ВРС / РСВ открывается классическим способом — поворачивается на петлях вокруг вертикальной оси. Это обеспечивает привычную эксплуатацию и простой доступ к проёму при повседневном использовании.
Складывающаяся створка
Вторая створка разделена на две половины, соединённые шарнирным узлом. При открывании половины складываются «книжкой», занимая вдвое меньше пространства перед проёмом. Вес каждой половины — вдвое меньше цельной створки.
Оптимизация под ваш проём
Пропорции створок подбираются индивидуально: складывающаяся створка может быть слева или справа, соотношение ширины половин — под геометрию объекта. Для широких проёмов возможна установка двух складывающихся створок.
Когда вместо обычных распашных стоит выбрать ворота со складывающейся створкой
Прямое сравнение эксплуатационных характеристик для широких проёмов
Если ширина проёма превышает 5–6 метров, ворота со складывающейся створкой становятся рациональной альтернативой классическим распашным: сохраняется привычная схема эксплуатации, но исчезают проблемы с массой, парусностью и местом для открывания.
Как работает складывающаяся створка
Механика открывания ворот ВРС за четыре простых шага
Отпирание фиксаторов
Снимается засов складывающейся створки, освобождаются фиксирующие элементы
Начало поворота
Створка поворачивается на петлях вокруг вертикальной оси, как обычная распашная
Складывание половин
Шарнирный узел между секциями складывает половины «книжкой» под действием тяг
Фиксация в открытом положении
Сложенная створка фиксируется стопором вдоль стены, проём полностью освобождён
Механизм синхронизации гарантирует согласованное движение секций: складывание происходит плавно, без перекосов и рывков. При закрывании процесс идёт в обратном порядке — секции распрямляются до момента фиксации засовом. Узел складывания спроектирован с запасом прочности под циклические нагрузки и не требует регулировки весь срок службы.
Как читать промаркированные ворота ВРС / РСВ
Разбираем обозначение на примере ВРС 48×54
Ворота
Общее обозначение типа изделия в серии
Распашные
Тип конструкции — створки с поворотом вокруг вертикальной оси
Складчатые
Дополнительный признак: одна из створок складывается пополам (для ВРС)
4,8 × 5,4 м
Координационные размеры проёма ширины и высоты в дециметрах
Пример записи в спецификации проекта: «Ворота распашные складчатые ВРС 48×54, утеплённые УХЛ1». Если в проекте указано только обозначение без ссылки на серию — изготовим ворота по требованиям проекта в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
Шесть причин выбрать ворота распашные складчатые ВРС
Уникальные достоинства конструкции со складывающейся створкой
Экономия пространства перед проёмом
Сложенная створка занимает вдвое меньший радиус, чем цельная распашная. Критично для объектов, где перед воротами проходит транспортная магистраль, расположены погрузочные площадки или стоянка техники.
Устойчивость к ветровым нагрузкам
Секции складывающейся створки имеют вдвое меньшую площадь — ветровое давление на каждую из них снижается пропорционально. Ворота устойчиво работают в регионах с высокой ветровой нагрузкой.
Долговечность навески
Масса полотна распределена между петлями распашной створки и шарнирным узлом складчатой. Ни один элемент навески не работает на пределе — ресурс ворот увеличивается кратно по сравнению с цельностоворчатыми аналогами.
Удобство ручного открывания
Каждая секция складчатой створки вдвое легче цельного полотна. Персонал открывает и закрывает ворота без чрезмерных усилий — важно при ежедневном многократном использовании.
Ремонтопригодность секций
При повреждении одной секции складчатой створки её можно заменить отдельно, не демонтируя всю створку. Для обычных распашных ворот это означало бы снятие и ремонт всего полотна целиком.
Широкий диапазон проёмов
ВРС одинаково хорошо работают и на стандартных проёмах 3×3 м, и на широких проёмах 6–8 м. Для очень больших проёмов возможна установка двух складывающихся створок — конструкция масштабируется без потери удобства.
Технология производства ворот ВРС на заводе Зискон
Восемь составляющих качества складчатых ворот — от материала до покрытия
Сэндвич-панели с собственной линии
Заполнение створок — оцинкованные сэндвич-панели, произведённые на нашем заводе. Долговечный утеплитель не теряет теплоизоляционных свойств на протяжении всего срока эксплуатации. Полный контроль качества от рулона металла до готовой панели.
Двойной контур уплотнения
По периметру притвора уложены 2 контура морозостойкой резины. Внешний контур отсекает ветер и осадки, внутренний создаёт воздушный терморазрыв. Резина сохраняет эластичность при −60°C, не дубеет и не трескается.
Индивидуальные узлы креплений
Для каждого заказа разрабатываем узлы креплений под конкретные нагрузки: вес створок, ветровое давление, интенсивность эксплуатации. Петли, шарниры и засовы рассчитываются с запасом прочности, что исключает провисание и заклинивание.
Покрытие по каталогу RAL
Базовый вариант — полимерно-порошковая окраска в любой цвет каталога RAL. По желанию заказчика наносим другие лакокрасочные материалы: эмали, грунт-эмали, цинконаполненные составы для агрессивных сред.
Исполнение УХЛ1
Все элементы ворот рассчитаны на эксплуатацию на открытом воздухе в умеренном и холодном климате. Диапазон рабочих температур: от −60°C до +40°C. Метизы — из коррозионностойких марок стали или с защитным покрытием.
Калитка по желанию
Створка может комплектоваться встроенной калиткой для прохода персонала без открывания основного полотна. Калитка оснащается собственным замком, уплотнением и доводчиком. Альтернатива — исполнение без калитки.
Комплектующие российского производства
Металлопрокат, сэндвич-панели, утеплитель, резиновые уплотнители, крепёж, лакокрасочные материалы — всё отечественного изготовления. Никакой зависимости от импортных поставок: сроки и цены стабильны круглый год.
Автоматизация по запросу
Ворота ВРС могут комплектоваться электроприводами с дистанционным управлением. Интеграция со СКУД, датчики безопасности, резервное ручное открывание при отключении электроэнергии.
Технические характеристики ворот ВРС
Два варианта установки на объекте
Способ монтажа ворот распашных складчатых подбирается под состояние проёма и конструктив здания
Установка в проём
Рама крепится непосредственно к откосам проёма анкерами или сваркой к закладным деталям. Конструкция не выступает за плоскость стены.
Установка в накладку на выносных стойках
Рама выносится за плоскость стены на выносных стойках. Подходит, когда геометрия проёма имеет отклонения или требуется монтаж поверх существующей отделки.
Нормативное соответствие выпускаемой продукции
Каждая партия ворот ВРС сопровождается полным пакетом документов
ГОСТ 31174-2017
«Ворота металлические. Общие технические условия» — базовый стандарт, определяющий требования к конструкции, материалам, покрытиям и методам испытаний металлических ворот.
ГОСТ 71040-2023
«Конструкции воротные для зданий промышленного и общественного назначения. Общие технические требования» — актуальный стандарт 2023 года с расширенными требованиями к безопасности и энергоэффективности.
Сертификаты и паспорта
С каждой партией передаём сертификат соответствия, паспорт изделия, исполнительную документацию и схемы монтажа. Всё необходимое для сдачи объекта и прохождения экспертизы.
Десять шагов от заявки до готовых ворот ВРС
Полный производственный цикл на заводе Зискон — каждый этап сопровождается контролем качества, вы получаете ворота без дефектов
Техническое задание
Фиксируем габариты проёма, ветровой район, интенсивность эксплуатации, пожелания к комплектации
Проектирование КМД
Готовим деталировочные чертежи: разрабатываем узлы индивидуально
Комплектация материалами
Закупаем металлопрокат и фурнитуру от российских производителей с сертификатами
Входной контроль
Проверяем геометрию проката, качество панелей, соответствие метизов и уплотнителей заявленным маркам
Заготовка и сварка каркасов
Резка профиля, сборка рам и секций створок в кондукторах, сварка аттестованными сварщиками
Монтаж заполнения створок
Устанавливаем сэндвич-панели в каркасы, герметизируем швы и примыкания
Сборка механизма складывания
Монтируем шарнирный узел, тяги синхронизации, стопоры, засовы и фиксаторы открытого положения
Контрольная сборка в цеху
Створки навешиваются на раму, проверяются геометрия, плавность складывания, плотность притвора
Антикоррозийная защита и окраска
Грунтование и полимерно-порошковая окраска по каталогу RAL — или другие ЛКМ по ТЗ заказчика
Приёмка ОТК, упаковка и отгрузка
Финальное испытание механизмов, маркировка элементов, упаковка для транспортировки, доставка на объект
На каждом этапе работает контроль качества: входной — на шаге 4, операционный — на шагах 5–7, приёмочный — на шагах 8 и 10. Если вы хотите лично убедиться в качестве сборки, организуем визит на производство перед отгрузкой — покажем контрольную сборку и испытание механизма складывания в работе.

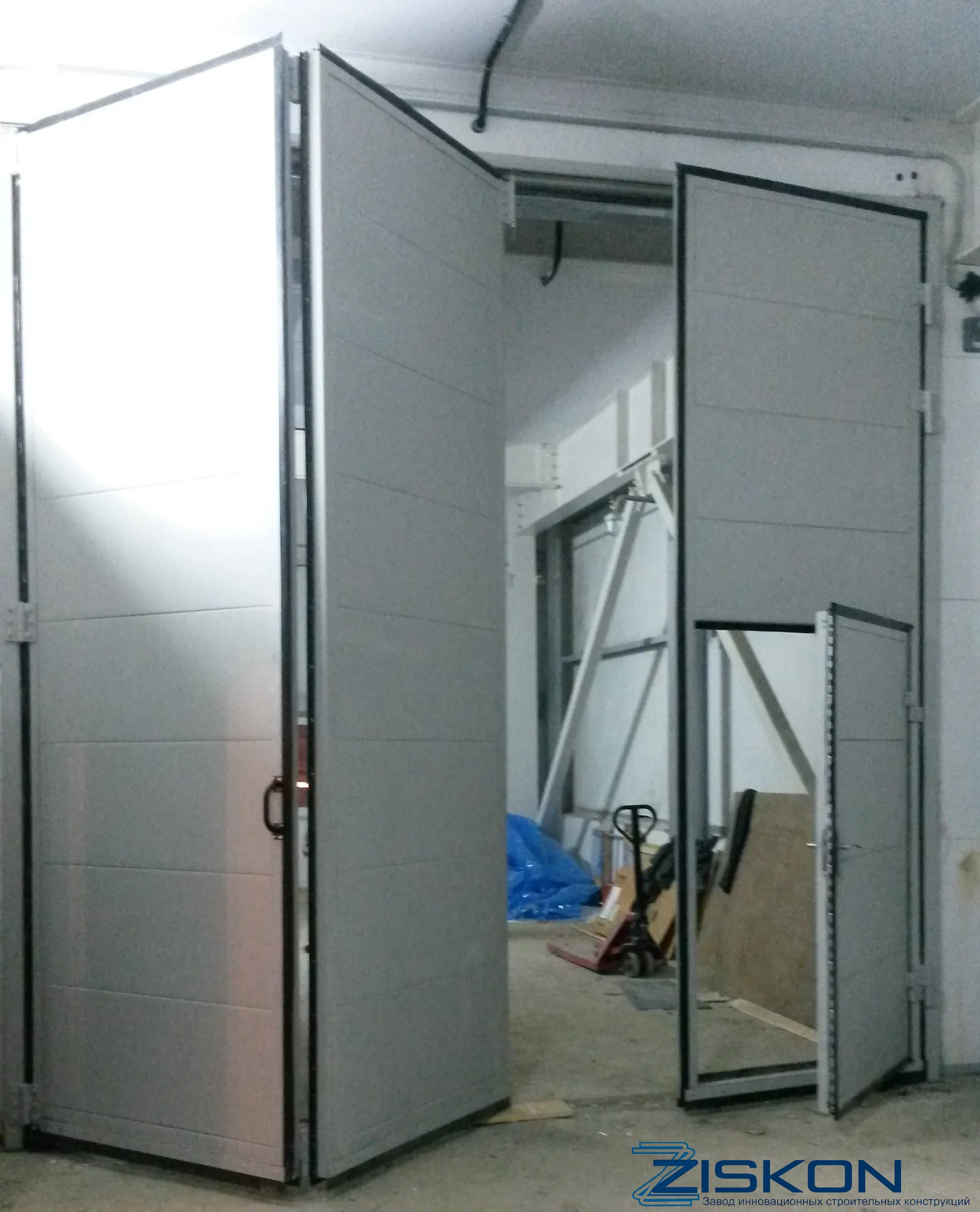

Ворота распашные складчатые ВРС на видео завода Зискон
Посмотрите, как выглядят промышленные ворота ВРС нашего производства
Вопросы про ворота распашные складчатые — отвечаем подробно
Чем ворота распашные складчатые ВРС отличаются от классических распашных?
Главное отличие — конструкция створок. У классических распашных ворот обе створки цельные, у ворот ВРС одна створка распашная, а вторая складывается пополам. Это снижает массу каждой подвижной части, уменьшает парусность и вдвое сокращает пространство, необходимое для открывания.
Для каких проёмов оптимальны ворота со складывающейся створкой?
Ворота со складывающейся створкой рациональны для проёмов шириной от 5 метров, где цельные распашные створки становятся чрезмерно тяжёлыми и парусными. Также ВРС удобны там, где перед проёмом мало свободного пространства — сложенная створка занимает вдвое меньший радиус, чем обычная.
Выдержит ли складной механизм сильные ветровые нагрузки?
Да. Секции складывающейся створки имеют вдвое меньшую площадь, чем цельное полотно, поэтому ветровое давление на каждую из них снижено пропорционально. Шарнирный узел и петли рассчитываются с запасом прочности под конкретную ветровую нагрузку региона. Для районов с экстремальными ветрами используем усиленную модификацию узлов.
Насколько сложно обслуживание складчатой створки?
Обслуживание минимально: периодическая смазка петель и шарнирного узла, осмотр засовов и фиксаторов. Узел складывания спроектирован без необходимости регулировки на протяжении срока службы. При повреждении одной секции она заменяется отдельно — без демонтажа всей створки.
Можно ли автоматизировать ворота распашные складчатые ВРС?
Да, ворота распашные складчатые комплектуются электроприводами с синхронным управлением обеими створками. Доступно дистанционное открывание с пульта или кнопки, интеграция с системами контроля доступа, фотоэлементы безопасности. Предусмотрено резервное ручное открывание при отключении электроэнергии.
Какой максимальный размер проёма можно закрыть воротами ВРС?
Для широких проёмов разрабатываем индивидуальное решение — вплоть до установки двух складывающихся створок для проёмов 12 метров и более. Габариты подбираются по требованиям заказчика без типовых ограничений.
Входит ли калитка в стандартную комплектацию?
Калитка — опция. По желанию заказчика встраиваем её в распашную створку с собственным замком, уплотнением и доводчиком. Если калитка не нужна, изготавливаем ворота в глухом исполнении. Также доступно остекление секций с терморазрывом для естественного освещения помещения.
