Ворота по серии 1.435.9-17: распашные ВР в металлических исполнениях
Типовая серия 1.435.9-17 описывает распашные ворота для проёмов промышленных зданий с открыванием створок наружу. Завод Зискон выпускает ворота по переработанной серии в двух металлических исполнениях: Т (трубчатый профиль) и С (сэндвич-панели). Деревянные исполнения оригинала (Д, К) заменены на металл, продукция сертифицирована по ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
проёмы от 2,4×2,4 до 4,8×5,4 м
трубчатый профиль и сэндвич-панели
калитка в одной из створок
температура до −40°C по серии, УХЛ1 в переработке
совместимость со стеновыми панелями
сертификация переработанной серии
*цена за м² полотна, с НДС
Назначение и область применения серии
Серия 1.435.9-17 закладывает ворота в наружные стены производственных зданий с учётом климата и ветровой нагрузки
Производства категорий В, Г, Д
Ворота по серии 1.435.9-17 предназначены для ограждения проёмов проезда безрельсового транспорта в наружных стенах помещений с категориями производств «В», «Г», «Д» по пожарной опасности.
Ветровые районы 1–4
Серия рассчитана на установку в районах с расчётной температурой наиболее холодной пятидневки до минус 40°C и скоростным напором ветра в 1–4 районах по скоростному напору.
Ограничения применения
Ворота серии не применяются в зданиях с агрессивной средой и в качестве противопожарных. Для взрывоопасных зон предлагаем искронедающее исполнение, для огнестойких преград — ворота ВРПИ.
Совместимость со стенами
Ворота унифицированы под стены из кирпича, железобетонных панелей и трёхслойных металлических панелей. Ширина и высота проёма кратны модулю 600 мм.
Номенклатура маркировок серии 1.435.9-17
Серия включает 12 маркировок. Зискон производит металлические исполнения Т и С; деревянные Д и К заменены на металл в переработанной серии
Почему не производим Д и К: деревянные полотна из досок и клеефанерные конструкции уступают металлическим по долговечности, пожарной безопасности и теплоизоляции. В переработанной серии эти типоразмеры выпускаются в исполнении С — с сэндвич-панелями собственной линии.
Производим любые размеры по требованию заказчика.
Как читать маркировку ворот серии 1.435.9-17
Разбираем обозначение на примере ВР 42×42-С
Ворота
Общее обозначение типа изделия в серии
Распашные
Двустворчатая конструкция с открыванием створок наружу
4,2 × 4,2 м
Координационные размеры проёма ширины и высоты в дециметрах
Сэндвич-панели
Исполнение полотна: Т — трубчатый профиль, С — сэндвич, Д — доски, К — клеефанерные
Теплозащита по исполнениям полотна
Сопротивление теплопередаче ворот по данным серии — и фактические значения переработанного исполнения Зискон
💡 Какое исполнение выбрать
Для отапливаемых производственных зданий выбирайте исполнение С — сэндвич-панели держат микроклимат и снижают теплопотери проёма в разы. Исполнение Т подходит для неотапливаемых складов, ангаров и проездов, где теплоизоляция не требуется, но нужна прозрачная конструкция с жёстким каркасом.
Переработка серии: современное исполнение Зискон
Габариты, схемы крепления рамы и узлы серии сохранены — материалы и покрытия заменены на современные
Спецификация ворот по серии 1.435.9-17
Десять шагов от заявки до отгрузки
Производственный цикл ворот по серии 1.435.9-17 на заводе Зискон
Заявка и маркировка
Выбор типоразмера и исполнения (Т или С) или нестандартный проём
Привязка к проекту
Сопоставление с рабочей документацией: категория производства, ветровой район, тип стены
Комплектация
Металлопрокат, панели, уплотнители — от российских производителей с сертификатами
Входной контроль
Проверка геометрии проката и качества панелей
Сварка рамы и створок
Сборка в кондукторах по геометрии серии, сварка аттестованными сварщиками
Заполнение полотен
Панели С или филенки Т, укладка двойного контура уплотнения
Навеска и запоры
Шарнирные петли, перекидные и нижние запоры, калитка при комплектации
Контрольная сборка
Пробный монтаж в цеху: раздельное открывание створок, плотность притвора
Защитное покрытие
Полимерно-порошковая окраска по RAL — или другие ЛКМ по ТЗ
Приёмка и отгрузка
Испытания, маркировка по серии, упаковка, доставка на объект

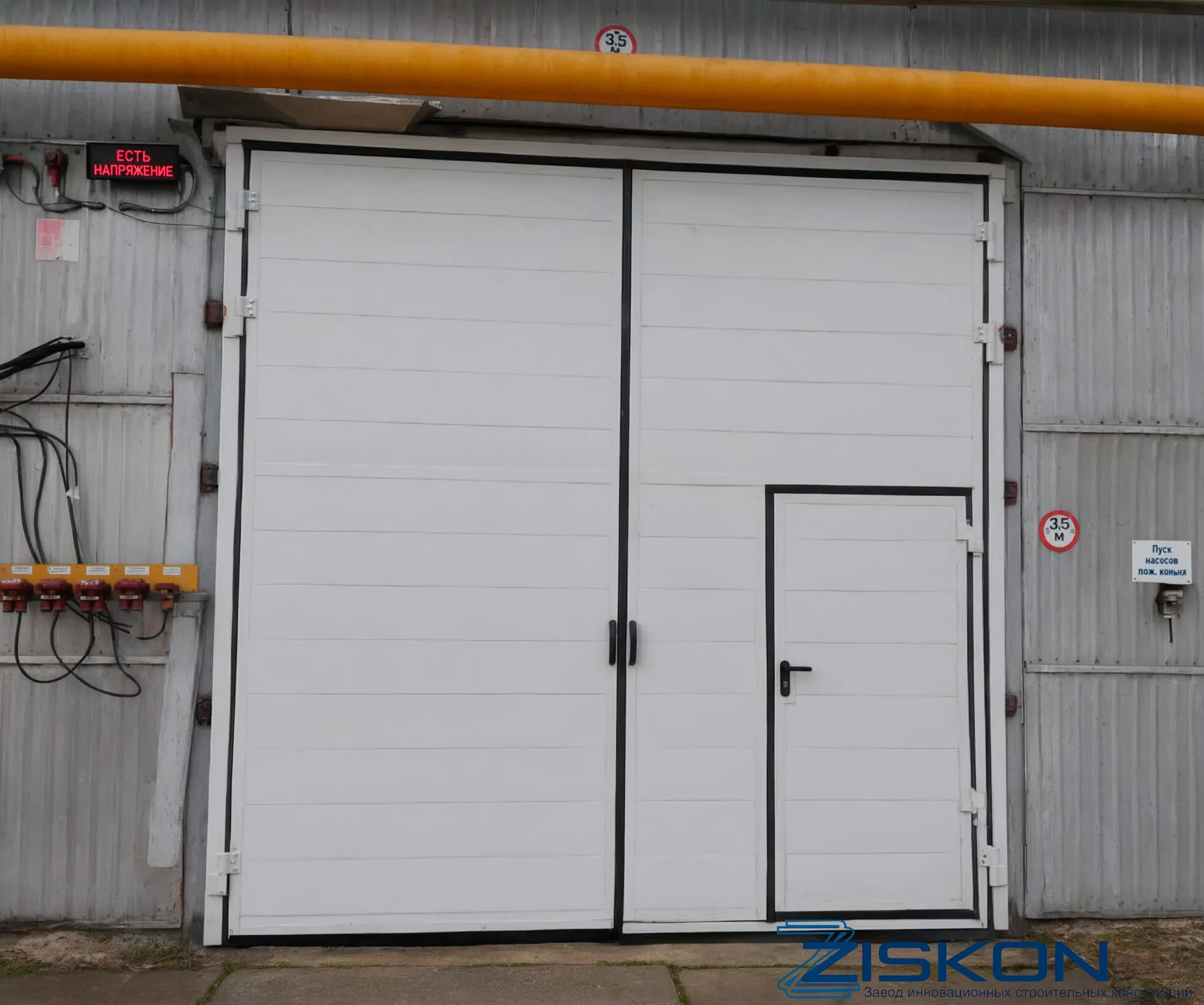

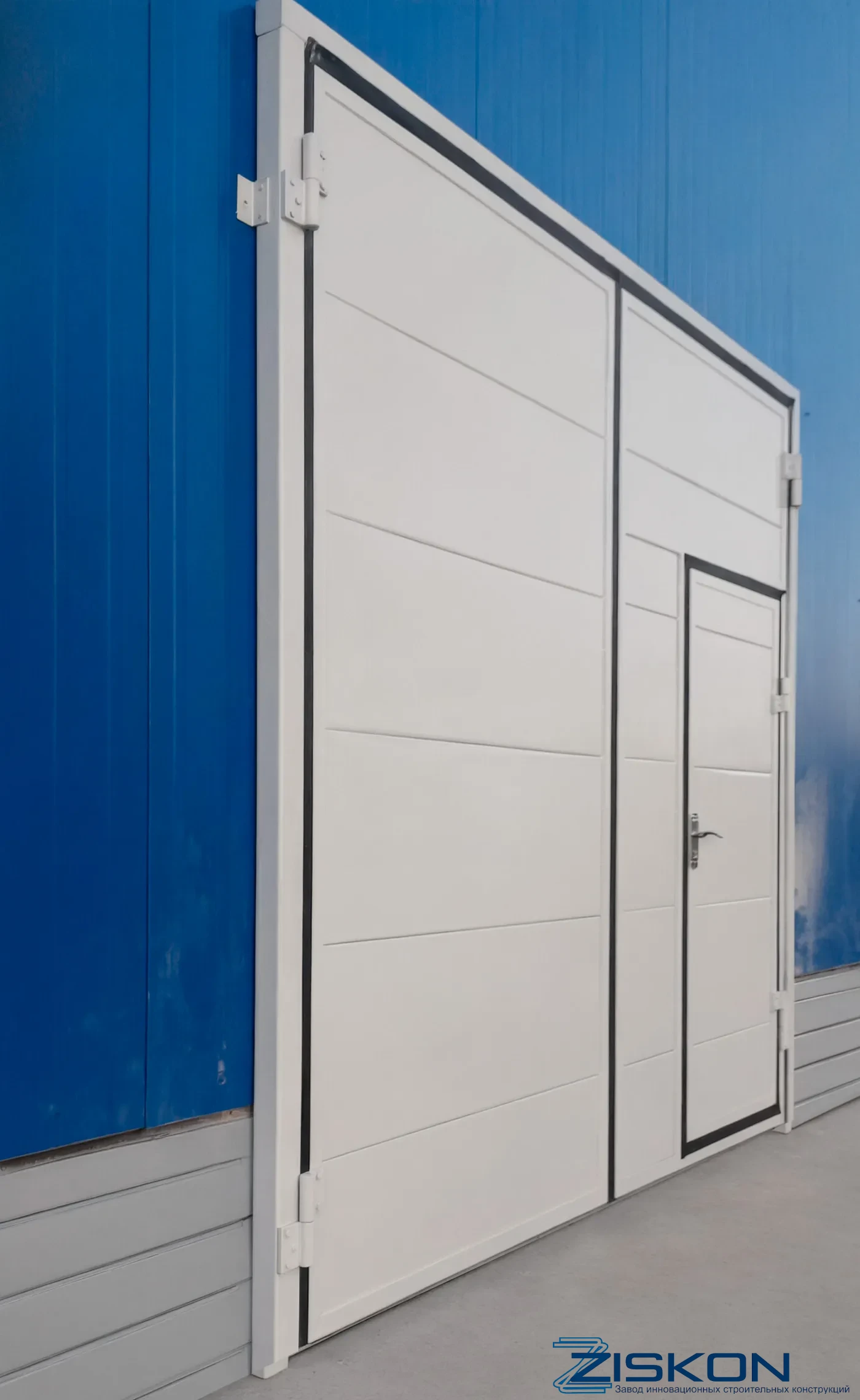

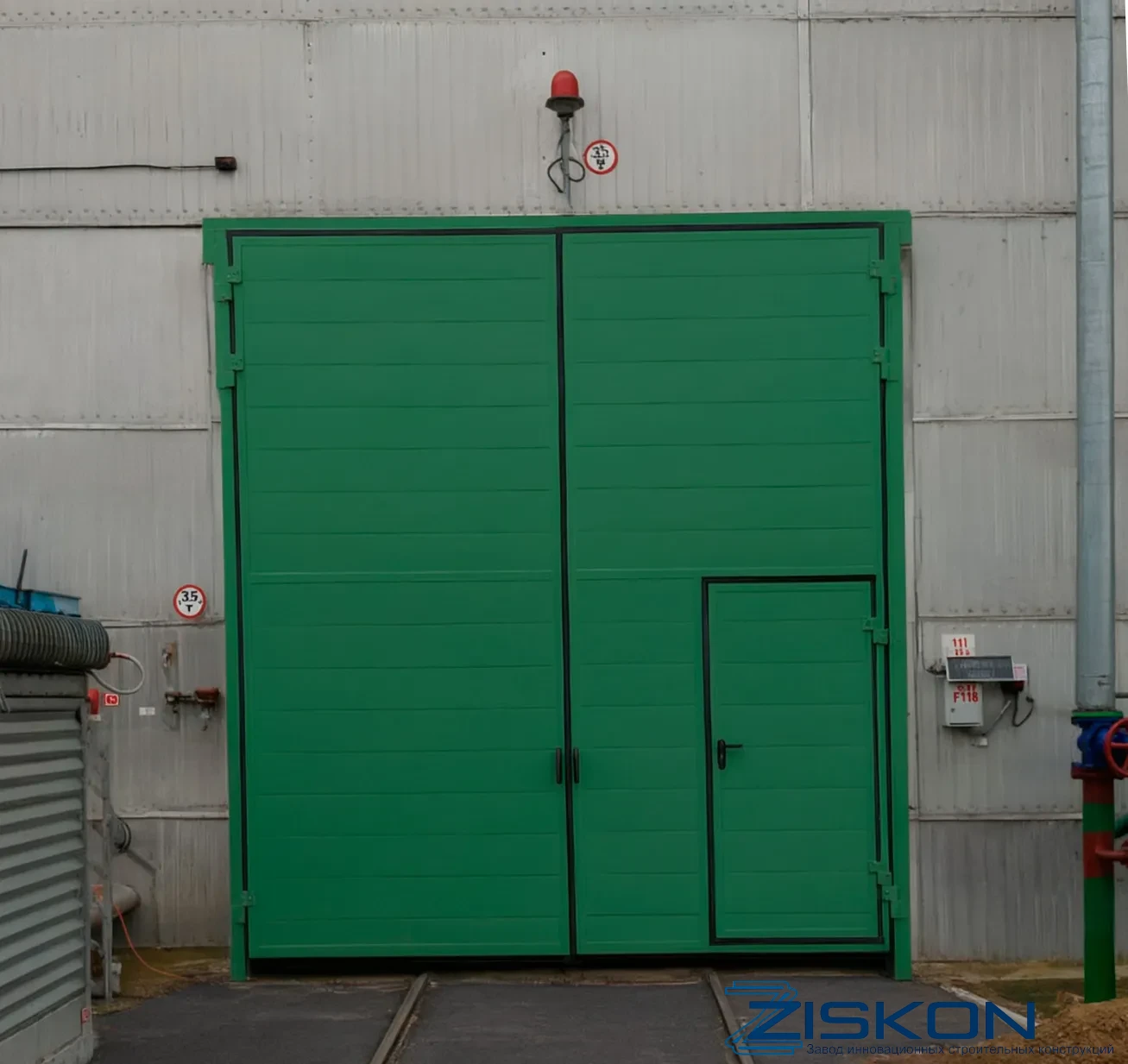

Видео остеклённых ворот Зискон по серии 1.435.9-17
Посмотрите, как выглядят ворота серия 1.435.9-17 нашего производства
Вопросы про ворота по серии 1.435.9-17
Отвечаем на вопросы снабженцев и проектировщиков
Что означает буква в маркировке ворот серии 1.435.9-17?
Буква после размеров указывает исполнение полотна: Т — из трубчатого профиля с филенками, С — из панелей типа «сэндвич», Д — из досок, К — клеефанерные (деревянные бруски, обшитые водостойкой фанерой с утеплителем). Зискон производит металлические исполнения Т и С.
Почему Зискон не производит ворота исполнений Д и К?
Деревянные полотна из досок и клеефанерные конструкции уступают металлическим по долговечности, пожарной безопасности и стабильности геометрии. В переработанной серии эти типоразмеры выпускаются в исполнении С — с сэндвич-панелями собственной линии, что даёт лучшую теплоизоляцию при сопоставимой массе.
Какое сопротивление теплопередаче у сэндвич-ворот серии?
По серии для исполнения С указано 1,5 м²·ч·°С/ккал, требование выпуска — не менее 1,85. Переработанное исполнение Зискон с панелями 80–120 мм обеспечивает сопротивление теплопередаче от 1,85 и выше — в зависимости от толщины панели и теплотехнического расчёта.
Для каких зданий подходят ворота по серии 1.435.9-17?
Серия закладывается в наружные стены производственных зданий с категориями производств «В», «Г», «Д» в районах с температурой до −40°C и ветровыми районами 1–4. Ворота не применяются в агрессивных средах и в качестве противопожарных — для этих задач предлагаем ВРПИ и искронедающие исполнения.
Чем серия 1.435.9-17 отличается от серии 1.435.2-28?
Обе серии описывают распашные утеплённые ворота, но различаются составом: в 1.435.9-17 шире номенклатура исполнений полотен (Т, С) и типоразмеров от 2,4×2,4 м, а в 1.435.2-28 есть распашные складчатые ВРС. В переработанном исполнении Зискон характеристики обеих серий идентичны — выбор зависит от серии, заложенной в проект.
Предусмотрена ли калитка в воротах серии?
Да, по серии калитка предусмотрена в одной из створок (кроме ворот из досок). В переработанном исполнении калитка комплектуется замком, уплотнением и доводчиком; по желанию заказчика изготавливаем ворота и без калитки.
Можно ли автоматизировать ворота по серии 1.435.9-17?
Да. Серия предусматривает ручное открывание, но в переработанном исполнении устанавливаем электроприводы с дистанционным управлением, фотоэлементами и резервным ручным режимом. Автоматизация закладывается на этапе проектирования заказа.
Не уверены, какое исполнение заложено в проект — Т или С? Пришлите спецификацию — подскажем.
