Разработка КМД металлоконструкций
Разрабатываем КМД металлоконструкций двумя способами: по готовому КМ заказчика или полный комплект КМ + КМД с нуля. Чертежи разрабатываем под наше производство — без переделок и доработок на этапе изготовления. Выдаём комплект рабочих чертежей, 3D-модель, спецификацию металла и ведомость узлов в любом удобном формате — от бумажного комплекта до PDF, DWG, IFC и BIM. Стоимость и сроки оцениваем индивидуально под сложность проекта.
или полный комплект КМ + КМД
без переделок при изготовлении
в комплекте с чертежами
PDF, DWG, IFC, TrimBIM, DGN, STEP
а также нестандартные конструкции
стоимость и сроки под проект
Состав услуги разработки КМД
Два варианта работы: детализация готового КМ или полный комплект с нуля
КМД по готовому КМ заказчика
Вы предоставляете готовую стадию КМ — мы выполняем деталировку: рабочие чертежи каждой отправочной марки, узлы соединений, спецификацию металла и ведомость узлов. Оптимально, если проектная стадия КМ уже есть.
Полный комплект КМ + КМД
Разрабатываем с нуля: сначала стадию КМ с расчётами нагрузок и подбором сечений, затем деталировку КМД. Единый исполнитель на обе стадии — без потери данных между стадиями.
Разработка КМД под наше производство
Чертежи разрабатываем под технологические возможности собственного производства: раскрой, сварку, укрупнительную сборку. Это исключает переделки на этапе изготовления и ускоряет выпуск конструкций.
Исходные данные для разработки
Для каждой стадии разработки нужен свой набор исходных данных
💡 Что делать, если КМ нет
Если у вас нет стадии КМ, но есть разделы КЖ и АР — разработаем полный комплект КМ + КМД. Если нет и их — поможем определить исходные данные на этапе консультации. Пришлите то, что есть, — конструктор оценит достаточность исходных данных.
Что выдаём по итогам разработки
Полный комплект документации, достаточный для запуска конструкций в производство
Комплект рабочих чертежей
Чертежи каждой отправочной марки с размерами, узлами соединений и монтажными схемами. Оформлены по ГОСТ 21.501-2018 и ГОСТ Р 21.101-2026.

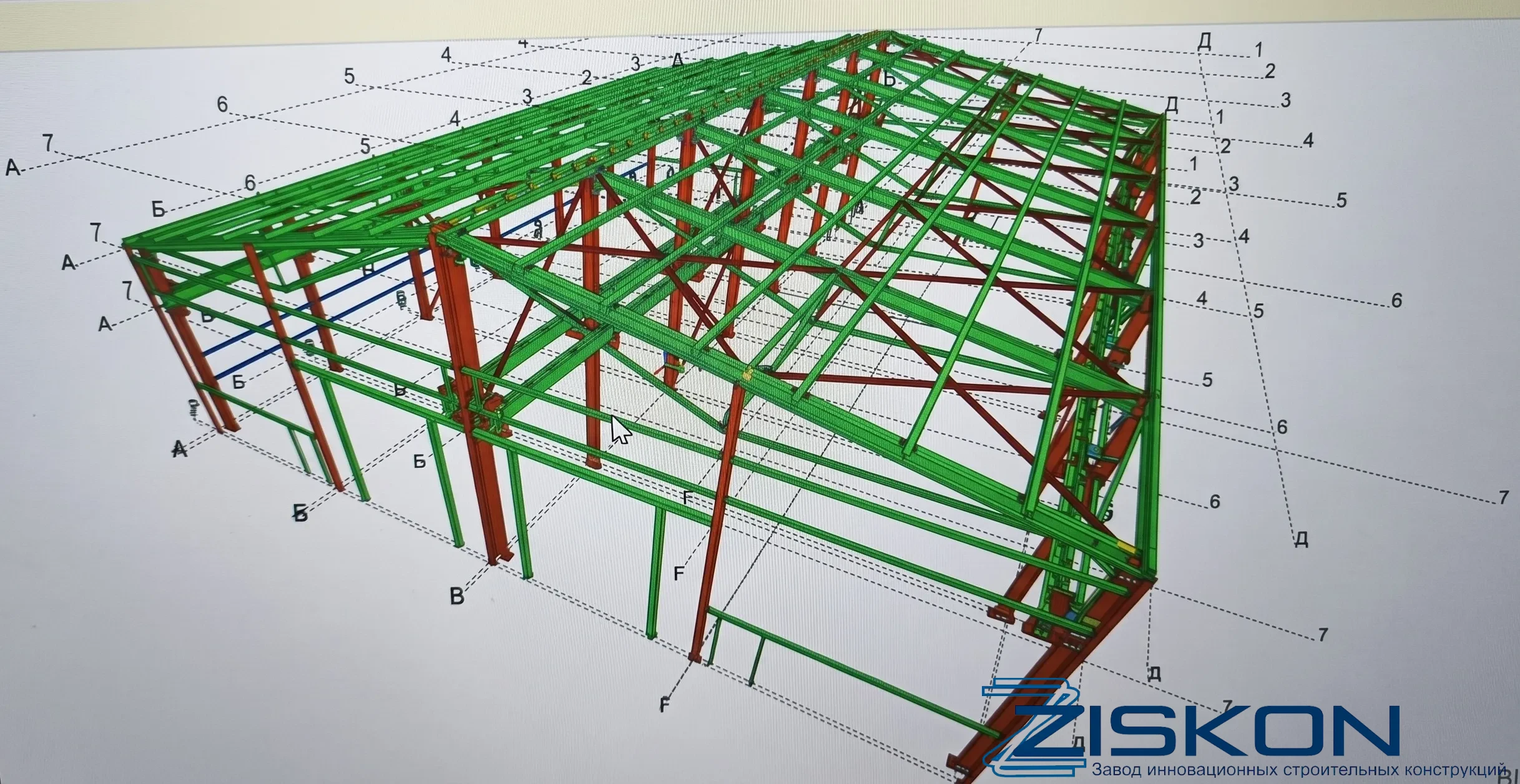

3D-модель
Трёхмерная модель конструкции в нативном формате. Позволяет проверить коллизии, согласовать решения со смежными разделами и использовать модель в BIM-среде.
Спецификация металла
Ведомость металлопроката по маркам и отправочным маркам: профили, толщины, объём металла. Основа для расчёта стоимости и закупки металла.

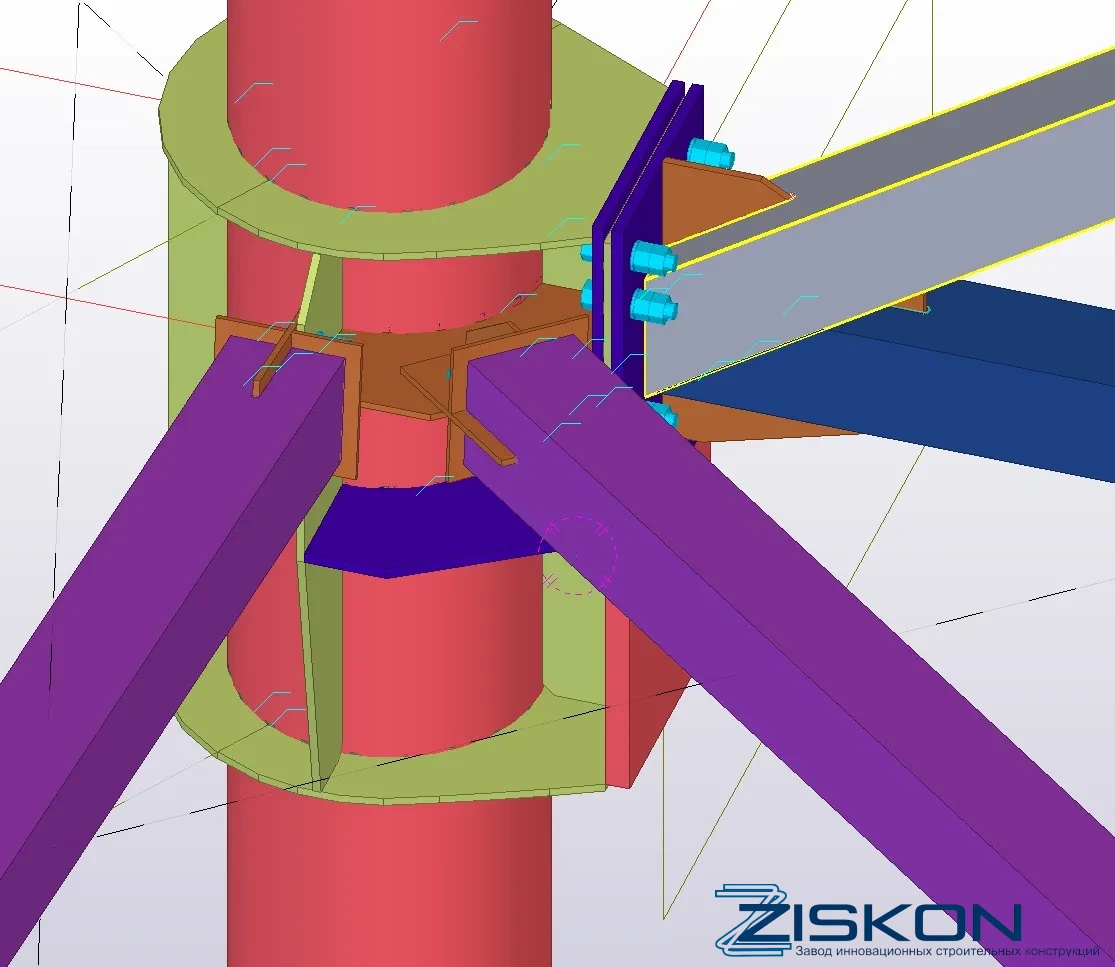

Ведомость узлов
Перечень узлов соединений с деталями и крепежом. Обеспечивает точность сборки и отсутствие ошибок на этапе изготовления и монтажа.
Объекты разработки
Разрабатываем КМД под здания, эстакады и нестандартные конструкции
Здания
Каркасы промышленных, производственных, складских, общественных и многоэтажных зданий. Одноэтажные и многоэтажные конструкции с перекрытиями.
Эстакады
Эстакады под трубопроводы, кабельные и технологические эстакады. Одно- и многоярусные, с площадками обслуживания.
Нестандартные конструкции
Конструкции, не подпадающие под типовые решения: нестандартные пролёты, сложные узлы, индивидуальный расчёт под особые нагрузки.
Подробнее о самих конструкциях — в разделах стальные каркасы зданий и стальные эстакады.
Форматы выдачи документации
Бумажный комплект и электронные чертежи в любом удобном формате — по требованию заказчика
💡 Любой формат по требованию
Если вашей САПР или BIM-системы нет в списке — укажите нужный формат в заявке. Подготовим чертежи в требуемом формате или подберём оптимальный вариант обмена данными.
Стоимость и сроки
Стоимость и сроки разработки зависят от сложности проекта и в каждом случае оцениваются отдельно
Индивидуальная оценка
Стоимость зависит от объёма металла, сложности узлов, наличия готового КМ и требуемых форматов выдачи. Точную стоимость называем после анализа исходных данных.
Сроки под проект
Срок разработки зависит от сложности и объёма конструкций. Точный срок фиксируем в договоре после оценки проекта. Для типовых решений сроки минимальны.
Расчёт по исходным данным
Пришлите КМ или разделы КЖ и АР — конструктор оценит сложность и подготовит коммерческое предложение со стоимостью и сроком разработки.
Этапы разработки КМД
Заявка и исходные данные
Получаем КМ или разделы КЖ и АР, оцениваем достаточность данных
Анализ исходных данных
Проверяем нагрузки, сечения, узлы; уточняем недостающие данные
Разработка КМ (при полном комплекте)
Схемы конструкций, расчёты нагрузок, подбор сечений, спецификация металла
Разработка КМД
Рабочие чертежи отправочных марок, узлы соединений, ведомость узлов
3D-модель
Трёхмерная модель для проверки коллизий и согласования со смежными разделами
Спецификация и ведомость
Спецификация металла по маркам и ведомость узлов соединений
Выдача комплекта
Бумажный комплект и электронные чертежи в требуемых форматах
Нормативная база разработки КМД
Вопросы о разработке КМД
Что такое КМ и КМД и чем они отличаются?
КМ (конструкции металлические) — проектная стадия: схемы конструкций, расчёты нагрузок, подбор сечений, спецификация металла. КМД (конструкции металлические деталировочные) — рабочая стадия: чертежи каждой отправочной марки с точными размерами, узлами соединений и ведомостью узлов. КМД — основа для изготовления конструкций на заводе.
Какие исходные данные нужны для разработки?
Для стадии КМ необходимы разделы КЖ (конструкции железобетонные) и АР (архитектурные решения). Для стадии КМД необходима стадия КМ. Если КМ нет — разработаем полный комплект КМ + КМД на основе разделов КЖ и АР.
Что входит в комплект КМД?
Комплект рабочих чертежей отправочных марок, 3D-модель конструкции, спецификация металла по маркам и ведомость узлов соединений. Комплект достаточен для запуска конструкций в производство.
Под какие объекты разрабатываете КМД?
Разрабатываем КМД под здания (промышленные, производственные, складские, общественные, многоэтажные) и эстакады (под трубопроводы, кабельные, технологические), а также нестандартные конструкции с индивидуальным расчётом.
В каких форматах выдаёте чертежи?
Бумажный комплект и электронные чертежи: PDF, DWG и DXF, TrimBIM, IFC, DGN, LandXML, STEP и IGS, SKP. Любой формат — по требованию заказчика. Если нужного формата нет в списке — подготовим в требуемом формате.
Сколько стоит разработка КМД?
Стоимость и сроки зависят от сложности проекта и в каждом случае оцениваются отдельно. На стоимость влияют объём металла, сложность узлов, наличие готового КМ и требуемые форматы выдачи. Точную стоимость называем после анализа исходных данных.
Разрабатываете ли КМД под ваше производство?
Да, это ключевое преимущество. Чертежи разрабатываем под технологические возможности собственного производства: раскрой, сварку, укрупнительную сборку. Это исключает переделки на этапе изготовления и ускоряет выпуск конструкций.
Нужна разработка КМД? Пришлите КМ или разделы КЖ и АР — подготовим коммерческое предложение.
Запросить расчётРассчитать разработку КМД за 1 день!
Приложите КМ или разделы КЖ и АР — наши инженеры оценят сложность и подготовят предложение
