Ворота по серии 1.435.9-36.93: откатные ВО, ВОК, ВОМ, ВОКМ
Типовая серия 1.435.9-36.93 описывает разновидность откатных ворот на верхнем подвесе для промышленных зданий. Завод Зискон выпускает ворота по переработанной серии: четыре маркировки — ВО, ВОК, ВОМ, ВОКМ — с классической схемой откатывания в одну сторону или раздвижной в две стороны. Проёмы до 12 × 12 м, утепление УХЛ1, сертификация по ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
ВО, ВОК, ВОМ, ВОКМ
нет рельса в полу
крупнейшие проёмы в линейке серий
2 полотна по 6 м в две стороны
переработанная конструкция серии
сертификация переработанной серии
*цена за м² полотна, с НДС
О серии 1.435.9-36.93
Серия закладывает откатные ворота в проёмы промышленных зданий, где невозможно распашное или складчатое открывание

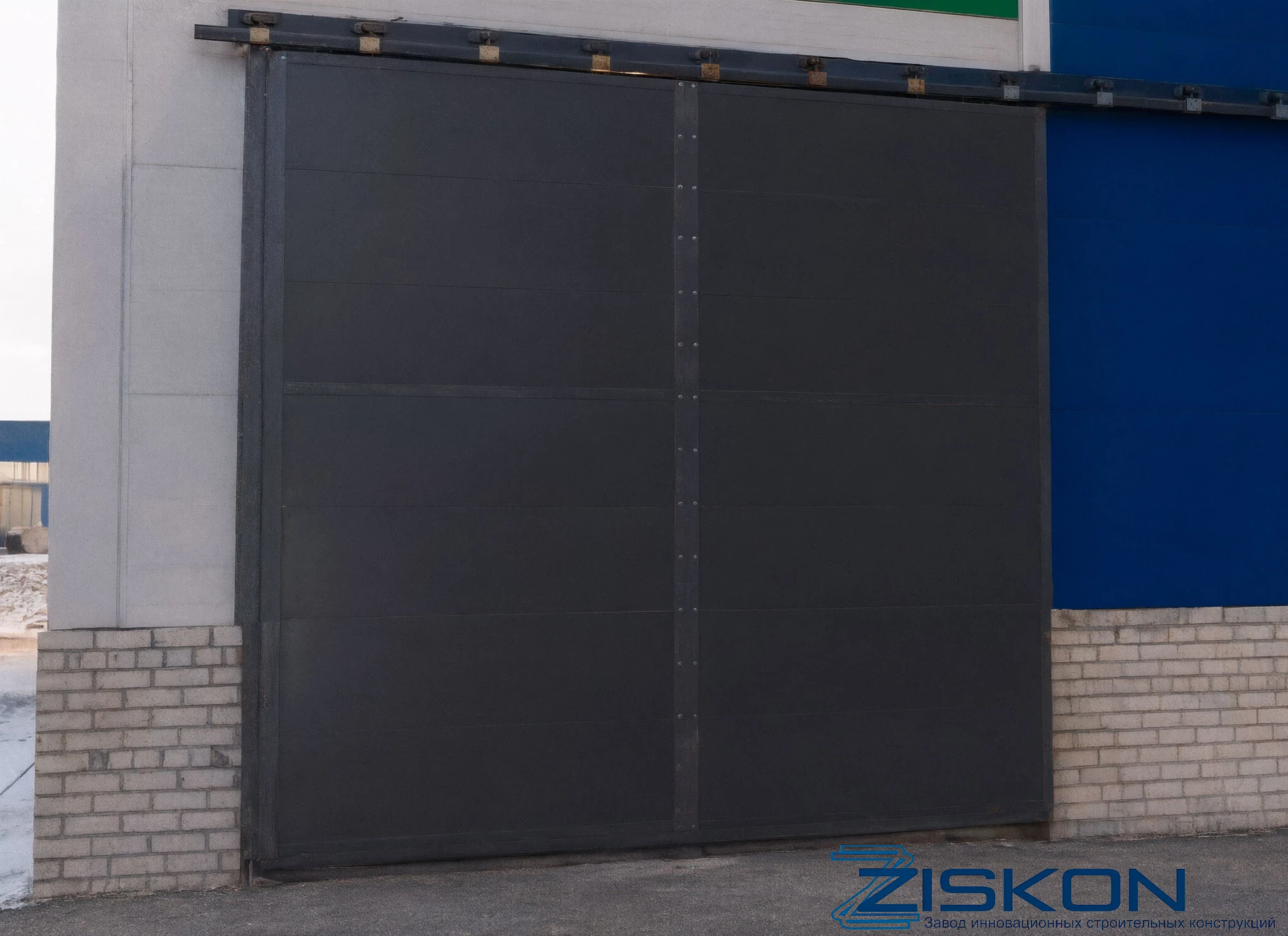

Верхний подвес полотна
Полотно перемещается на роликовых каретках по направляющей балке над проёмом. Напольный рельс отсутствует: проезд техники без ограничений по нагрузке на ось, зимой ход не зависит от снега и льда.
Самые большие проёмы
Серия перекрывает проёмы до 12 × 12 м — больше, чем распашные (1.435.2-28, 1.435.9-17) и складчатые схемы. Для широких проёмов применяем раздвижную компоновку с двумя полотнами.
Механизация по серии
Серия предусматривает исполнения с электромеханическим открыванием (ВОМ, ВОКМ) — привод, пульт и системы безопасности закладываются в маркировку, а не подбираются постфактум.
Совместимость со стенами
Опорная рама с направляющей балкой крепится к стене или колоннам каркаса здания из кирпича, железобетона и трёхслойных панелей. Ширина проёма может быть кратна модулю 600 мм.
Маркировки серии: четыре исполнения
Каждая маркировка — готовая комплектация: базовое исполнение, калитка и электромеханическое открывание комбинируются по схеме серии
ВО
Ворота откатные — базовое исполнение: полотно на верхнем подвесе, запорные устройства, ручное открывание.
ВОК
Ворота откатные с калиткой — встроенная проходная секция с замком и уплотнением для персонала.
ВОМ
Ворота откатные с электромеханическим открыванием — привод, пульт, фотоэлементы безопасности.
ВОКМ
Ворота откатные с калиткой и электромеханическим открыванием — максимальная комплектация серии.
💡 Пример записи в спецификации проекта
«Ворота откатные ВОКМ 9,0 × 5,0 по серии 1.435.9-36.93, раздвижные в две стороны (полотна 4,5 + 4,5 м), утеплённые УХЛ1, покрытие RAL 7004». Если в проекте указано только «откатные ворота» без серии — изготовим по требованиям проекта в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023. Описание типа ворот — на странице откатных промышленных ворот. Если указана серия - в паспотре будет зафиксировно, что это ворота по серии 1.435.9-36.93, кроме того, будет предоставлен сертификат соответствия.
Как читать маркировку: буквы В-О-К-М
Разбираем обозначение на примере ВОКМ
Ворота
Общее обозначение типа изделия в серии
Откатные
Полотно перемещается вдоль стены на роликовых каретках верхнего подвеса
Калитка
Встроенная проходная секция с замком, уплотнением и доводчиком
Механизация
Электромеханическое открывание: привод, пульт, резервный ручной режим
ВО
Ворота откатные — базовое исполнение с ручным открыванием и запорными устройствами.
ВОК
Ворота откатные с калиткой — встроенная проходная секция с замком и уплотнением.
ВОМ
Ворота откатные с электромеханическим открыванием — привод, пульт, фотоэлементы безопасности.
ВОКМ
Ворота откатные с калиткой и электромеханическим открыванием — максимальная комплектация.
Пример записи в заказе: «ВОКМ 9,0 × 5,0, промышленные раздвижные ворота в две стороны, полотна 4,5 + 4,5 м, утеплённые УХЛ1, покрытие RAL 7004». Если в проекте указано просто «промышленные откатные ворота» без серии — изготовим по требованиям проекта в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
Размеры и схемы откатывания по серии
Переработанная серия сохраняет схемы оригинала и расширяет диапазон проёмов
Нестандартные проёмы: если проём не совпадает с типовым шагом, изготавливаем ворота по индивидуальным габаритам с сохранением схем крепления и узлов серии — либо полностью по требованиям проекта.
Переработанные ворота по 1.435.9-36.93: современное исполнение Зискон
Схемы откатывания и узлы подвеса серии сохранены — материалы и комплектующие заменены на современные
Спецификация на ворота по серии 1.435.9-36.93
Десять шагов от заявки до отгрузки
Производственный цикл ворот по серии 1.435.9-36.93 на заводе Зискон
Заявка и маркировка
Выбор исполнения ВО/ВОК/ВОМ/ВОКМ и схемы откатывания
Привязка к проекту
Сопоставление с рабочей документацией: стена, колонны, место вдоль стены
КМД и расчёт подвеса
Расчёт опорной рамы, балки и кареток под массу полотна и ветровое давление
Комплектация
Металлопрокат, панели, каретки, привод — от российских производителей
Входной контроль
Проверка геометрии проката, качества панелей и ходовых узлов
Сварка рамы и полотна
Сборка в кондукторах, сварка аттестованными сварщиками, контроль геометрии
Заполнение и герметизация
Монтаж панелей, укладка двойного контура уплотнения, стыковочные узлы полотен
Монтаж подвеса и привода
Каретки, направляющая балка, привод для ВОМ/ВОКМ, системы безопасности
Пробный прогон
Контрольная сборка в цеху: плавность хода, работа привода и запоров
Приёмка и отгрузка
Испытания, маркировка по серии, упаковка, доставка на объект
Вопросы про ворота по серии 1.435.9-36.93
Отвечаем на вопросы снабженцев и проектировщиков
Что означают маркировки ВО, ВОК, ВОМ, ВОКМ?
ВО — ворота откатные с ручным открыванием. ВОК — с калиткой. ВОМ — с электромеханическим открыванием. ВОКМ — с калиткой и электромеханическим открыванием. Любая маркировка комбинируется с классической или раздвижной схемой откатывания.
Действует ли серия 1.435.9-36.93 сегодня?
Серия относится к типовым решениям советского периода, однако её схемы откатывания и узлы подвеса по-прежнему закладываются в проекты. Завод Зискон выпускает ворота по переработанной серии: материалы и ходовые узлы заменены на современные, продукция сертифицирована по ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
Чем ворота по серии 1.435.9-36.93 отличаются от откатных «по проекту»?
Ворота по серии сохраняют привычные проектировщикам маркировки, схемы крепления опорной рамы и узлы подвеса — рабочая документация не требует пересмотра. Ворота «по проекту» без серии проектируются индивидуально под проём. В обоих случаях изготовление ведётся в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023; характеристики идентичны.
Какие проёмы перекрывает серия 1.435.9-36.93?
В переработанном исполнении — до 12 × 12 м в классической схеме (одно полотно) и до 12 м в раздвижной схеме (два полотна по 6 м). Ширина проёма кратна модулю 600 мм; нестандартные габариты изготавливаем по индивидуальным размерам.
Предусмотрена ли раздвижная схема в серии?
Да. Раздвижная компоновка с двумя полотнами, расходящимися в противоположные стороны, применяется в переработанной серии для проёмов от 6 м. В спецификации она указывается уточнением к маркировке: «ВОКМ 12,0 × 6,0, раздвижные в две стороны, полотна 6,0 + 6,0 м».
Что входит в электромеханическое открывание (буква М)?
Привод с блоком управления, пульт или кнопка, фотоэлементы безопасности, сигнальная лампа и резервный ручной режим на случай отключения электроэнергии. Возможна интеграция со СКУД объекта. Комплект закладывается на этапе заказа.
Сертифицированы ли ворота по переработанной серии?
Да. Переработанные ворота по серии 1.435.9-36.93 сертифицированы на соответствие ГОСТ 31174-2017 «Ворота металлические. Общие технические условия» и ГОСТ Р 71040-2023 «Конструкции воротные для зданий промышленного и общественного назначения». Сертификаты и паспорт изделия передаются с каждой поставкой.
Не уверены, какая маркировка заложена в проект? Пришлите спецификацию — подскажем.
