Эстакады под трубопроводы

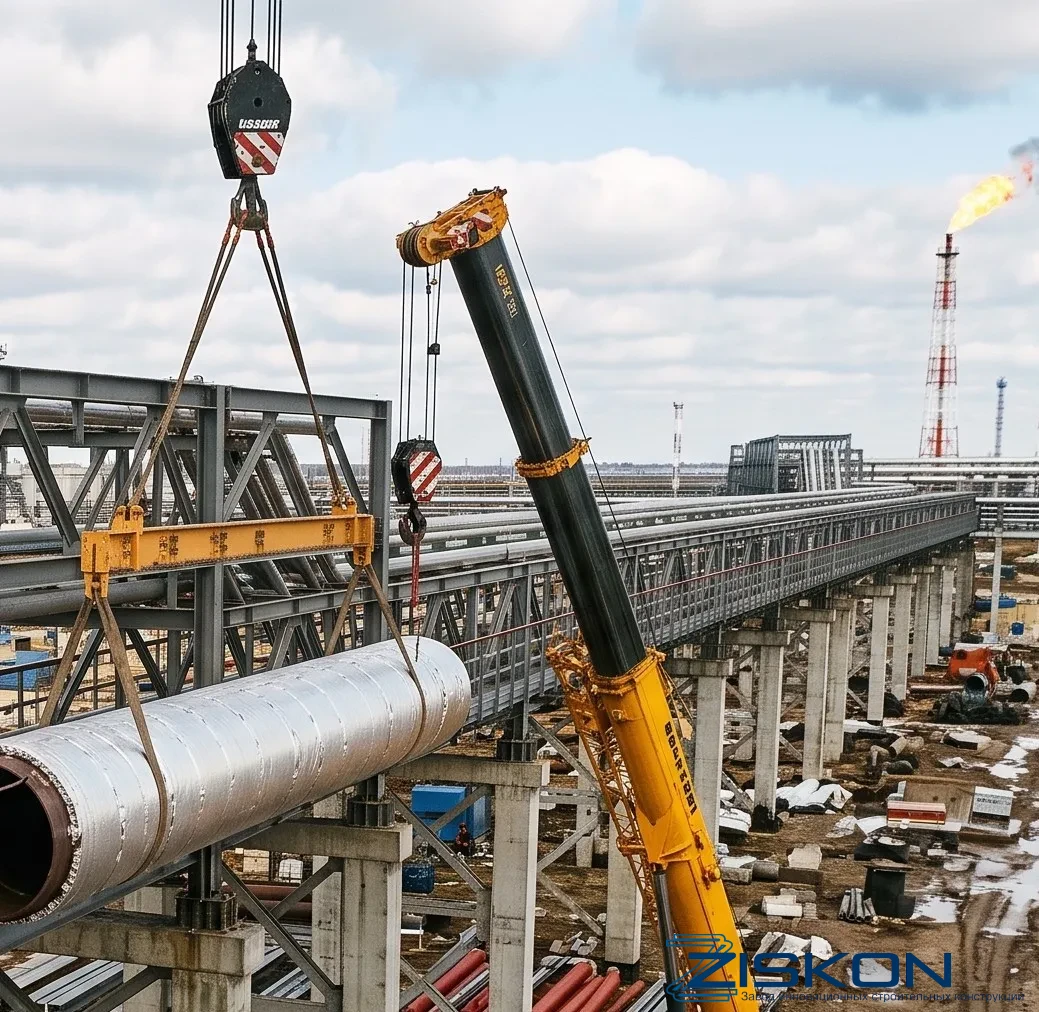

Эстакада под трубопровод — металлокаркас для надземной прокладки труб всех видов: технологических, тепловых, нефтегазовых, магистральных. Проектируются по профильному ГОСТ 32569-2013 и типовым сериям 3.015-2/92, 3.015-3/92, рассчитываются по СП 43.13330.2012, СП 16.13330.2017 и СП 20.13330.2016 под вес труб с продуктом и температурные деформации. Каркас эстакады изготавливается в соответствии с ГОСТ 23118-2019. Полный цикл на собственном заводе: КМ, КМД, изготовление, доставка.
технологические, тепловые, нефтегаз
профильный стандарт эстакад
типовые опоры и эстакады
вес труб и деформации
горячее цинкование
по плану объекта
Состав эстакады под трубопроводы
Металлокаркас эстакады: несущие опоры, балки под трубы, связи жёсткости и площадки обслуживания
Опоры эстакады
Вертикальные несущие конструкции из стального проката. Шаг опор и траверс подбирается по ГОСТ 32569-2013 и расчётом под вес труб с продуктом и пролёт между опорами. Фундаменты — столбчатые или свайные по геологии площадки.
Балки под трубы
Горизонтальные балки и траверсы, на которые укладываются трубопроводы. Сечение подбирается под суммарный вес труб с продуктом и температурные деформации. Для многоярусных эстакад — несколько уровней балок.
Связи жёсткости
Вертикальные и горизонтальные связи обеспечивают пространственную жёсткость эстакады и устойчивость к ветровым нагрузкам по СП 20.13330.2016. Для длинных эстакад — температурные швы между секциями.
Площадки обслуживания
Площадки и лестницы для доступа к задвижкам, компенсаторам, узлам трубопровода. Ширина и размещение — по требованиям эксплуатации. Ограждения — по нормам безопасности.
💡 Что входит в наш проект, а что — нет
Мы изготавливаем металлокаркас эстакады под трубопроводы: опоры, балки, связи жёсткости, площадки обслуживания. Элементы самого трубопровода — компенсаторы, опоры скольжения, задвижки, изоляция — в наш проект не входят и выполняются специализированными подрядчиками. При этом металлокаркас рассчитывается под все нагрузки от трубопроводной системы согласно КМ.
Нормативная база эстакад под трубопроводы
Единого ГОСТа на все виды эстакад нет — проектирование регулируется комплексом документов: профильным ГОСТ, сводами правил и типовыми сериями
ГОСТ 32569-2013
Трубопроводы технологические стальные — профильный стандарт: типы стальных конструкций, габаритные схемы, высота, шаги опор и траверс, нормативы вертикальных нагрузок.
ГОСТ 23118-2019
«Конструкции стальные строительные. Общие технические условия» — общий стандарт на стальные изделия: марки стали, сварные швы, антикоррозионная защита, контроль качества изготовления.
СП 43.13330.2012
Актуализированная редакция СНиП 2.09.03-85 «Сооружения промышленных предприятий»: главы по проектированию опор и эстакад под трубопроводы и кабельные трассы. Основной профильный свод правил для расчёта.
СП 16.13330.2017
СНиП II-23-81* «Стальные конструкции» — главный документ для расчёта сечений металла, узлов опирания и несущей способности каркаса эстакады.
СП 20.13330.2016
«Нагрузки и воздействия» — регламентирует расчёт ветровых, снеговых, температурных и сейсмических нагрузок на конструкцию эстакады.
Серии 3.015-2/92, 3.015-3/92
Типовые серии «Опоры и эстакады под технологические трубопроводы»: готовые чертежи узлов, пролётов и опор. Основа геометрии каркаса при проектировании по типовым решениям.
💡 Как формируется нормативная база в ТЗ
В техническом задании на эстакаду обычно указывают: профильный СП (например, СП 43.13330.2012) для расчёта, типовую серию (3.015-2/92 или 3.015-3/92) для геометрии каркаса и общий ГОСТ 23118-2019 для контроля качества стальных изделий. Если в проекте серии нет — изготавливаем по требованиям ТЗ с расчётом по СП 43.13330.2012 и СП 16.13330.2017.
Для каких трубопроводов подходят эстакады
Трубная эстакада применяется для надземной прокладки труб на промышленных и энергетических объектах
НПЗ и НХЗ
Технологические трубопроводы нефтеперерабатывающих и нефтехимических заводов. Антикоррозионная защита под агрессивные среды — горячее цинкование или спецпокрытия.
Тепловые сети
Трубопроводы теплоснабжения и горячего водоснабжения. Расчёт под температурные деформации горячих труб и компенсацию удлинений.
ТЭЦ и котельные
Паропроводы и трубопроводы питательной воды электростанций. Расчёт под высокие температуры и давление пара.
Промышленные предприятия
Технологические трубопроводы производственных цехов: сжатый воздух, вода, химические реагенты. Эстакады между цехами и по территории.
Водоснабжение и канализация
Трубопроводы водоснабжения и напорной канализации при прокладке над землёй. Расчёт под гидравлические нагрузки.
Газопроводы
Надземная прокладка газопроводов низкого и среднего давления по территории предприятия. Расчёт под требования газовой безопасности.
Технические характеристики эстакады под трубопроводы
Элементы самого трубопровода — компенсаторы, опоры скольжения, задвижки, изоляция — в наш проект не входят и выполняются специализированными подрядчиками.
Этапы работы: от заявки до отгрузки
Заявка и обследование
План прокладки, диаметры и вес труб, температурный режим, условия эксплуатации
Концепция эстакады
Схема опор по сериям 3.015, шаг, ярусность; подбор сечений под нагрузки от труб
КМ
Проектная документация по СП 43.13330.2012: чертежи, расчёты нагрузок, спецификация металла
КМД
Рабочие чертежи каждой детали, узлы соединений, монтажные схемы
Изготовление
Раскрой, сварка, сборка по КМД на собственном заводе
Антикоррозионная защита
Грунт-эмаль или горячее цинкование по ГОСТ 23118-2019
Отгрузка
Упаковка, маркировка монтажных схем, доставка на объект транспортной компанией или собственным транспортом
Документация
Передача КМД, паспорта изделия, сертификатов качества и инструкций по монтажу
Эстакады под трубопроводы и другие типы эстакад
Типы эстакад комбинируются: на одной технологической эстакаде могут размещаться и трубопроводы, и кабели, и площадки обслуживания.
Вопросы про эстакады под трубопроводы
Что такое эстакада под трубопровод?
Это металлокаркас для надземной прокладки труб: опоры, балки, связи жёсткости и площадки обслуживания. Применяется для трубопроводов всех видов — технологических, тепловых, нефтегазовых, магистральных. Проектируется по ГОСТ 23235-78 и СП 43.13330.2012, изготавливается по ГОСТ 23118-2019.
Какие нормативные документы применяются при проектировании?
Комплекс документов: профильный ГОСТ 32569-2013 Трубопроводы технологические стальные, общий ГОСТ 23118-2019 на стальные изделия, своды правил СП 43.13330.2012 «Сооружения промышленных предприятий», СП 16.13330.2017 «Стальные конструкции» и СП 20.13330.2016 «Нагрузки и воздействия». Единого ГОСТа на все виды эстакад нет — в ТЗ указывают профильный СП, типовую серию для геометрии и ГОСТ 23118-2019 для контроля качества.
По каким сериям изготавливаются эстакады под трубопроводы?
По типовым сериям 3.015-2/92 и 3.015-3/92 «Опоры и эстакады под технологические трубопроводы»: они содержат готовые чертежи узлов, пролётов и опор. Если в проекте указана другая серия или серии нет вовсе — изготавливаем по требованиям ТЗ с расчётом по СП 43.13330.2012 и СП 16.13330.2017.
Какие трубопроводы можно прокладывать по эстакаде?
Трубы всех видов: технологические (НПЗ, НХЗ, производства), тепловые сети и ГВС, паропроводы ТЭЦ, водоснабжение и напорная канализация, газопроводы низкого и среднего давления, магистральные трубопроводы. Металлокаркас рассчитывается под конкретный тип труб и их нагрузку.
Учитывается ли вес труб с продуктом и температурные деформации?
Да. Вес труб с продуктом и температурные деформации закладываются в расчёт согласно КМ. Для горячих трубопроводов учитываются удлинения труб при нагреве, для холодных — вес продукта и гидравлические нагрузки. Металлокаркас рассчитывается под все эти воздействия.
Входят ли компенсаторы и опоры скольжения в проект эстакады?
Нет. Компенсаторы, опоры скольжения, задвижки и изоляция — элементы самого трубопровода, они выполняются специализированными подрядчиками и в наш проект не входят. Мы изготавливаем металлокаркас эстакады: опоры, балки, связи жёсткости, площадки обслуживания. При этом каркас рассчитывается под все нагрузки от трубопроводной системы.
Какая ярусность эстакад под трубопровод?
Одноярусные — по ГОСТ 32569-2013, для одного-двух трубопроводов; многоярусные — для нескольких параллельных линий. Ярусность определяется количеством и диаметром труб в КМ. Для многоярусных эстакад балки размещаются на разных уровнях опор, доступ к каждому ярусу — через площадки обслуживания.
Какая антикоррозионная защита применяется?
По условиям эксплуатации и ГОСТ 23118-2019: грунт-эмаль для обычных условий, горячее цинкование или спецпокрытия для агрессивных сред НПЗ и НХЗ. Выбор схемы защиты определяется климатическим районом, составом транспортируемых сред и требованиями проекта.
Сколько времени занимает цикл «проект → отгрузка»?
Типовая эстакада — от 2 месяцев: КМ и КМД — 3–4 недели, изготовление — 3–5 недель, антикоррозионная защита и упаковка — 1 неделя. Отгрузка — по готовности. Точный график фиксируется в договоре. Монтаж на объекте выполняет специализированная монтажная организация.
