Распашные промышленные ворота ВР и ВМ — производство по ГОСТ
Промышленные распашные ворота ВР (двустворчатые) и ВМ (ворота металлические) в соответствии с ГОСТ 31174-2017 и ГОСТ 71040-2023. Возможно изготовление по типовым сериям или без привязки к ним — только по требованиям проекта и ГОСТ. Утеплённые конструкции УХЛ1, трёхслойные панели с нашей линии, двойной контур герметизации.
основной стандарт для металлических ворот
для промышленных зданий
эксплуатация при −60°C
собственное производство
полное импортозамещение
*цена за м² полотна, с НДС
Ворота ВМ и ВР: что означают эти обозначения
Разбираем терминологию, чтобы проектировщики и заказчики одинаково понимали обозначения в проектах
ВР — ворота распашные
Обозначение ВР (ворота распашные) используется в проектной документации для указания типа конструкции — двустворчатые ворота с поворотными створками вокруг вертикальной оси.
ВМ — ворота металлические
Обозначение ВМ (ворота металлические) — более широкое понятие, указывающее на материал конструкции. Также применяется к распашным воротам в проектах.
Три варианта изготовления распашных ворот
Выбираем нормативную базу в зависимости от требований проекта
По ГОСТ без привязки к сериям
Если в проекте указаны только обозначения ВР или ВМ без ссылок на типовые серии, изготавливаем ворота по ГОСТ 31174-2017 и ГОСТ 71040-2023 с индивидуальным проектированием под ваш проём.
По типовым сериям
Если в проекте указана серия, изготавливаем ворота по переработанной серии с современными материалами. Серии адаптированы под ГОСТ 31174-2017 и ГОСТ 71040-2023.
Важно: Ворота по переработанным сериям также соответствуют ГОСТ 31174-2017 и ГОСТ 71040-2023 — устаревшие материалы заменены на современные, продукция сертифицирована по действующим стандартам.
Нормативная база: ГОСТ как основной стандарт
Все распашные промышленные ворота завода Зискон соответствуют действующим государственным стандартам
ГОСТ 31174-2017
«Ворота металлические. Общие технические условия» — основной стандарт, введённый 1 марта 2018 года. Устанавливает классификацию ворот, требования к конструкции, материалам и безопасности.
ГОСТ 71040-2023
«Конструкции воротные для зданий промышленного и общественного назначения. Общие технические требования» — актуальный стандарт 2024 года с расширенными требованиями.
Сертификация продукции
Все распашные ворота ВР и ВМ сертифицированы на соответствие ГОСТ 31174-2017 и ГОСТ 71040-2023. Сертификаты соответствия предоставляются с каждой поставкой.
Восемь конструктивных решений
Технические решения, обеспечивающие надёжность и долговечность распашных ворот ВР и ВМ
Заполнение створок с нашей линии
Трёхслойные панели для заполнения створок выпускаются на собственной производственной линии завода. Оцинкованная обшивка, долговечный утеплитель, контроль качества на каждой операции.
Двойной контур герметизации притвора
По периметру створок уложены два контура морозостойкого уплотняющего профиля. Внешний отсекает ветер и осадки, внутренний формирует воздушный терморазрыв. Резина сохраняет эластичность при −60°C.
Проектирование навески под ваш проём
Для каждого заказа конструктор рассчитывает петли, опоры и запорные элементы под конкретную массу створок, ветровое давление и интенсивность эксплуатации. Результат — безотказная работа без провисаний.
Порошковое покрытие в любой цвет RAL
Базовое решение — полимерно-порошковая окраска в любой цвет каталога RAL. По ТЗ заказчика наносим другие ЛКП: эмали, грунт-эмали, цинконаполненные составы.
Габариты под ваш проём без ограничений
Выпускаем конструкции под проёмы любых размеров: нестандартная ширина или высота, асимметричные створки, увеличенные проезды для спецтехники. Проектируем индивидуально.
Работают при −60°C: исполнение УХЛ1
Все элементы рассчитаны на эксплуатацию на открытом воздухе в умеренном и холодном климате. Диапазон рабочих температур: от −60°C до +40°C. Метизы — коррозионностойкие или с защитным покрытием.
Полностью отечественная комплектация
Металлопрокат, трёхслойные панели, утеплитель, уплотняющие профили, крепёж, лакокрасочные материалы — всё российского изготовления. Стабильные сроки и цены круглый год.
Безотказные засовы и фиксаторы
Запорные системы рассчитаны на многолетнюю интенсивную эксплуатацию в условиях низких температур. По запросу — автоматика открывания с дистанционным управлением и резервным ручным режимом.
Варианты открывания двустворчатых ворот
Четыре базовые схемы навески — подбираем под планировку проездов и фасадов
Обе створки наружу
Классическая схема навески. Требует свободного радиуса перед фасадом. Оптимальна для отдельно стоящих зданий.

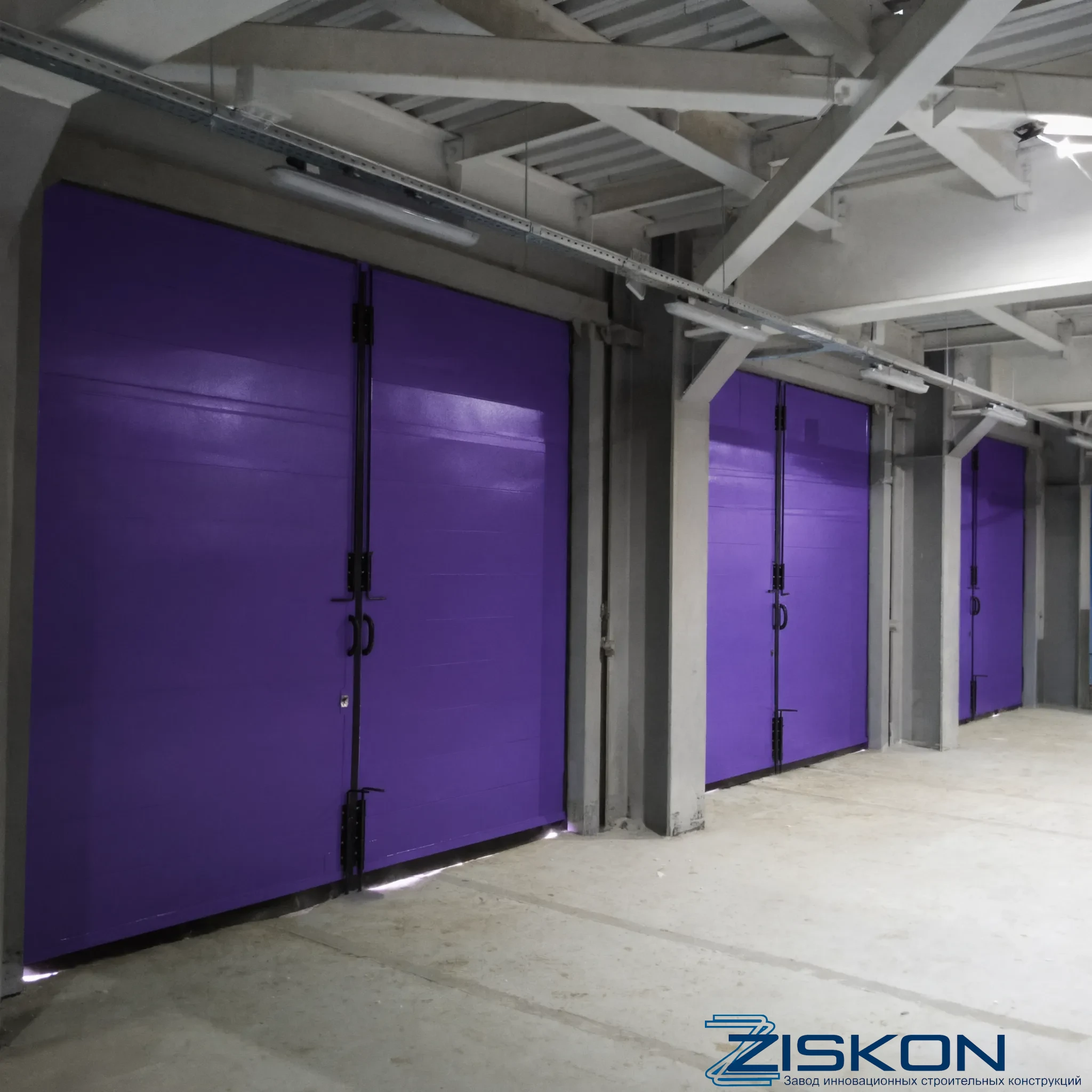

Обе створки внутрь
Створки открываются вглубь помещения. Применяется, когда фасад должен оставаться свободным.
Комбинированная навеска
Одна створка наружу, другая внутрь. Решение для узких проездов и сложных планировочных ситуаций.
Асимметричные створки
Одна створка шире другой. Проектируется под особенности проезда и расположение техники.
Встроенная калитка: три сценария экономии ресурса
Проходная секция в створке продлевает срок службы всей конструкции
Проход персонала без открывания створок
При частом проходе сотрудников открывать массивные створки нерационально — растёт нагрузка на петли и запоры. Проходная секция снимает до 80% ежедневных циклов открывания с основного полотна.
Сохранение микроклимата помещения
В отапливаемых цехах и складах открытие проходной секции вместо двух створок сокращает теплопотери в 5–8 раз. Снижаются расходы на отопление, исчезают сквозняки в рабочей зоне.
Разграничение доступа персонала и транспорта
Проходная секция оснащается отдельным замком: можно ограничить проход сотрудников в нерабочие смены, оставив створки запертыми для техники. Удобно для объектов с режимной территорией.
Спецификация распашных ворот ВР и ВМ
Ключевые параметры продукции завода Зискон
Два варианта установки на объекте
Способ крепления рамы подбирается под состояние проёма и конструктив здания
Крепление в проём
Рама устанавливается непосредственно в стеновой проём и крепится к откосам анкерами или сваркой к закладным деталям. Конструкция не выступает за плоскость стены.
Навеска на выносных стойках
Рама выносится за плоскость стены на стойках, закреплённых к стене или колоннам каркаса. Решение для объектов с отклонениями геометрии проёма или при монтаже поверх существующей отделки.
Десять шагов от заявки до готовых ворот
Полный производственный цикл — каждая операция сопровождается контролем качества
Техническое задание
Фиксируем габариты проёма, ветровой район, интенсивность эксплуатации, комплектацию
Конструкторская подготовка КМД
Разрабатываем КМД по ГОСТ или адаптируем типовую серию под задачу
Комплектация прокатом и фурнитурой
Закупаем металлопрокат и комплектующие от российских производителей с сертификатами
Входной контроль материалов
Проверяем геометрию проката, качество панелей, соответствие метизов и уплотнителей
Сварка рам и створок в кондукторах
Резка профиля, сборка в кондукторах, сварка аттестованными сварщиками, контроль геометрии
Заполнение створок панелями
Монтаж трёхслойных панелей в каркас, укладка обоих контуров герметизации
Навеска и сборка запоров
Установка петель, засовов, фиксаторов, проходной секции и остекления при наличии
Контрольная сборка в цеху
Створки навешиваются на раму, проверяется плавность хода и плотность притвора
Нанесение защитного покрытия
Грунтование и полимерно-порошковая окраска по RAL — или другие ЛКП по ТЗ
Приёмка ОТК, упаковка, отправка
Финальное испытание механизмов, маркировка элементов, упаковка, доставка на объект

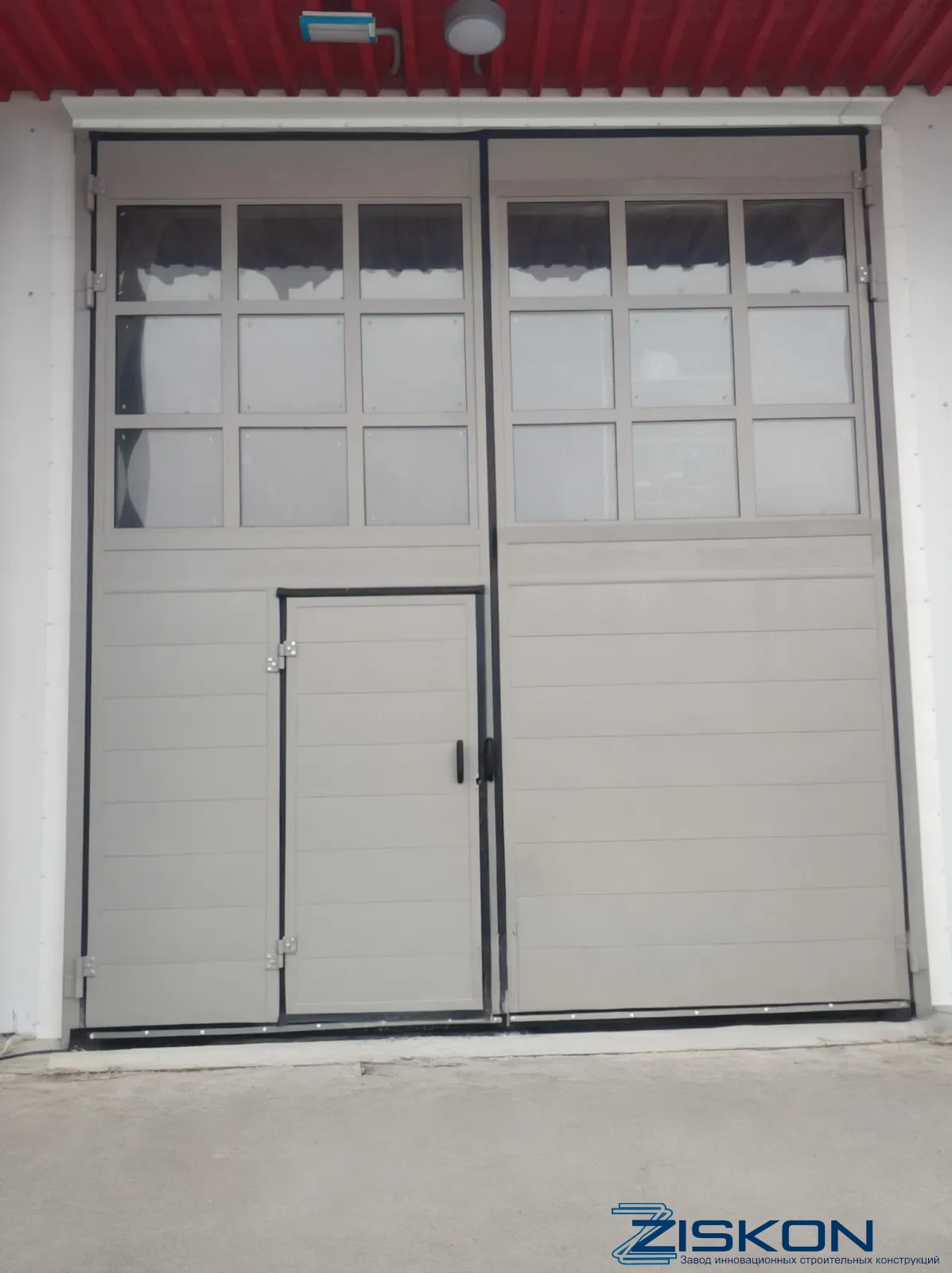

Видео распашных промышленных ворот с остеклением и калиткой Зискон
Посмотрите, как выглядят распашные промышленные ворота нашего производства
Вопросы про распашные промышленные ворота
Отвечаем на вопросы снабженцев и проектировщиков
Что такое распашные промышленные ворота?
Классическая конструкция с двумя створками, открывающимися наружу на петлях. Маркировки ВР (ворота распашные) и ВМ (ворота металлические) закреплены в типовых сериях и ГОСТ 31174-2017. Самая надёжная и доступная схема среди промышленных ворот — минимум узлов, максимум ресурса.
Какие проёмы закрывают распашные ворота?
До 4,8 м шириной и 5,4 м высотой. Под проёмы в этих пределах изготавливаем под заказ. Для проёмов шире 4,8 м применяем складчатые или откатные ворота.
Чем распашные ворота отличаются от откатных?
Распашным нужен радиус открывания перед проёмом — створки распахиваются наружу. Откатные уходят вдоль стены и не занимают место перед проёмом, но требуют свободного пространства вдоль стены. Распашные дешевле и проще в эксплуатации, откатные закрывают проёмы до 12 м.
Чем распашные промышленные ворота отличаются от складчатых?
Распашные требуют полного радиуса открывания обеих створок перед проёмом. Складчатые «гармошка» складываются секциями параллельно стене и требуют минимума места. Складчатые применяют, когда перед проёмом мало пространства, и для проёмов до 10 × 7 м.

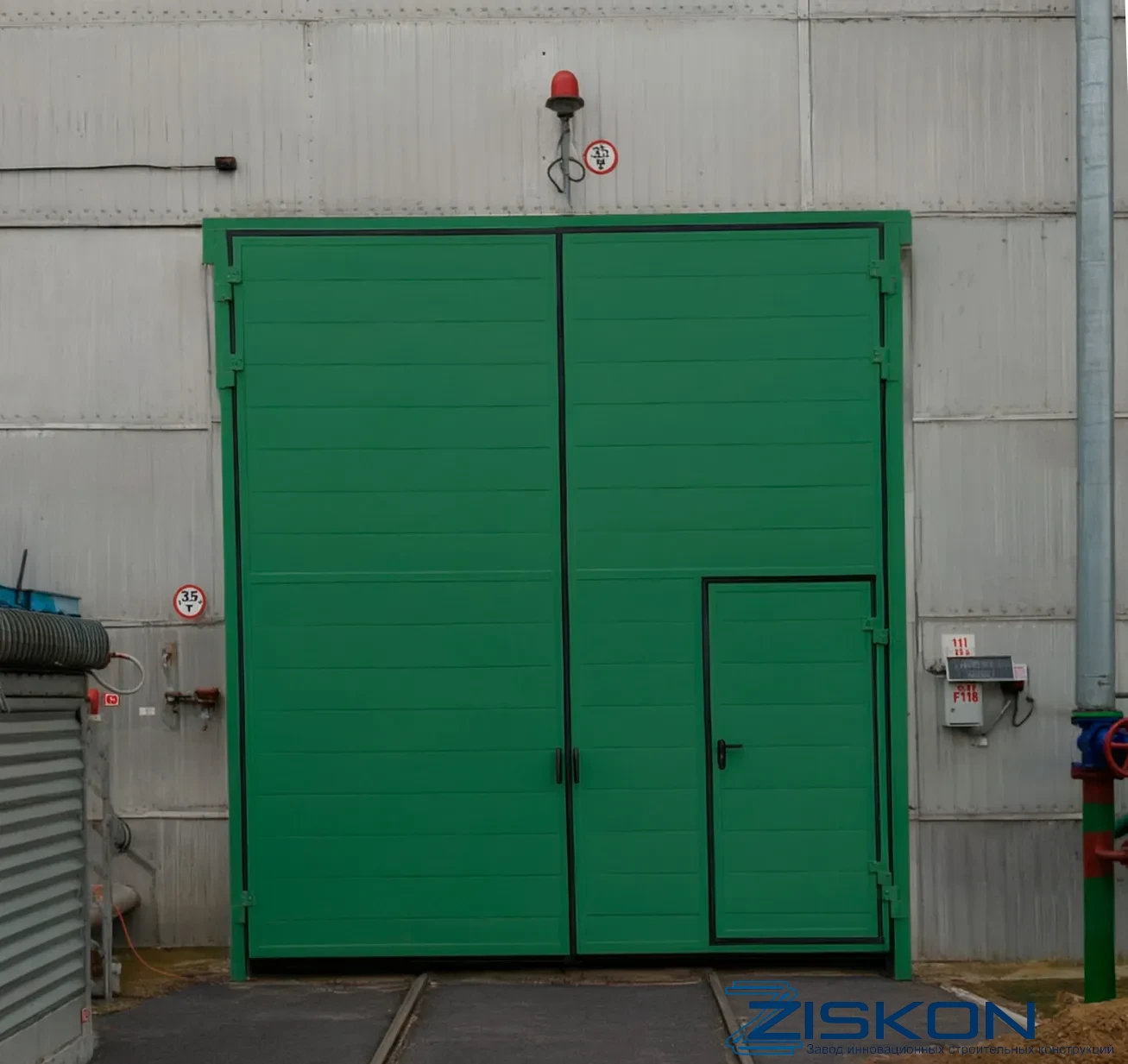

Можно ли установить калитку в распашных воротах?
Да. Калитка встраивается в одну из створок и оснащается отдельным замком. Это позволяет персоналу проходить без открывания ворот целиком — сохраняется тепло в холодное время года и снижается износ петель. Опция доступна в исполнениях по сериям и по ГОСТ.
Можно ли утеплить распашные промышленные ворота?
Да, распашные ворота изготавливаются утеплёнными в исполнении УХЛ1: заполнение сэндвич-панелями 80–120 мм собственного производства и двойной контур уплотнения по периметру створок. Эксплуатация при температурах до −60°C.
