Промышленные откатные ворота на верхнем подвесе
Промышленные откатные ворота с роликовыми каретками на верхней направляющей балке — без рельса в полу. Классическая схема с откатыванием в одну сторону или раздвижная схема в две стороны (два полотна по 6 м). Проёмы до 12 × 12 м. Утеплённые конструкции УХЛ1 в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
нет рельса в полу — проезд без ограничений
самые большие проёмы в линейке
2 полотна по 6 м расходятся в стороны
сэндвич-панели с нашей линии
сертификация по действующим стандартам
*цена за м² полотна, с НДС
Верхний подвес: почему это решает главные проблемы ворот
Полотно перемещается на роликовых каретках по направляющей балке, закреплённой над проёмом. Вся нагрузка передаётся на опорную раму, а не на пол
Нет рельса в полу
Напольная направляющая отсутствует — через проём проходит любая техника: погрузчики, штабелёры, большегрузный транспорт. Нет ограничения по высоте и нагрузке на ось, не изнашивается напольное покрытие.
Не обмерзает и не засоряется
Направляющая балка расположена сверху — в неё не попадает снег, лёд, грязь и производственный мусор. Зимой не требуется расчистка рельса, ход полотна остаётся плавным при −60°C.
Нагрузка — на опорную раму
Вес полотна воспринимает опорная рама с верхней балкой, закреплённая к стене или колоннам каркаса. Конструктор рассчитывает раму и узлы подвески под массу полотна и ветровое давление конкретного объекта.
Плавный и тихий ход
Роликовые каретки с подшипниками катятся по балке без рывков и вибраций. Усилие страгивания минимально — ворота уверенно работают как с приводом, так и вручную.
Две схемы откатывания: классическая и раздвижная
Схему подбираем под ширину проёма и свободное пространство вдоль стены
Классическая схема — в одну сторону
Одно полотно откатывается вдоль стены в одну сторону. Подходит, когда вдоль стены с одной стороны проёма есть свободное место, равное ширине полотна.

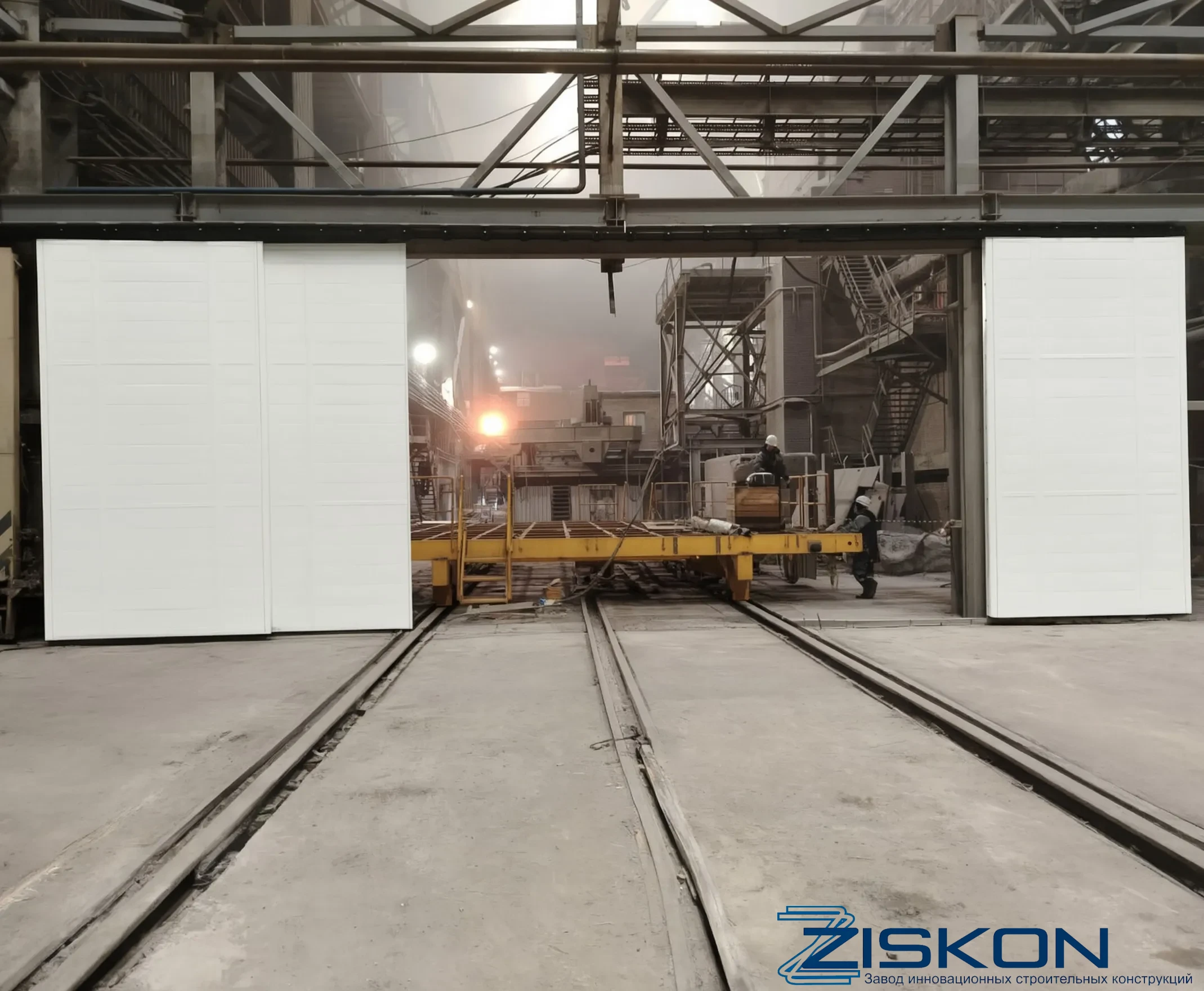

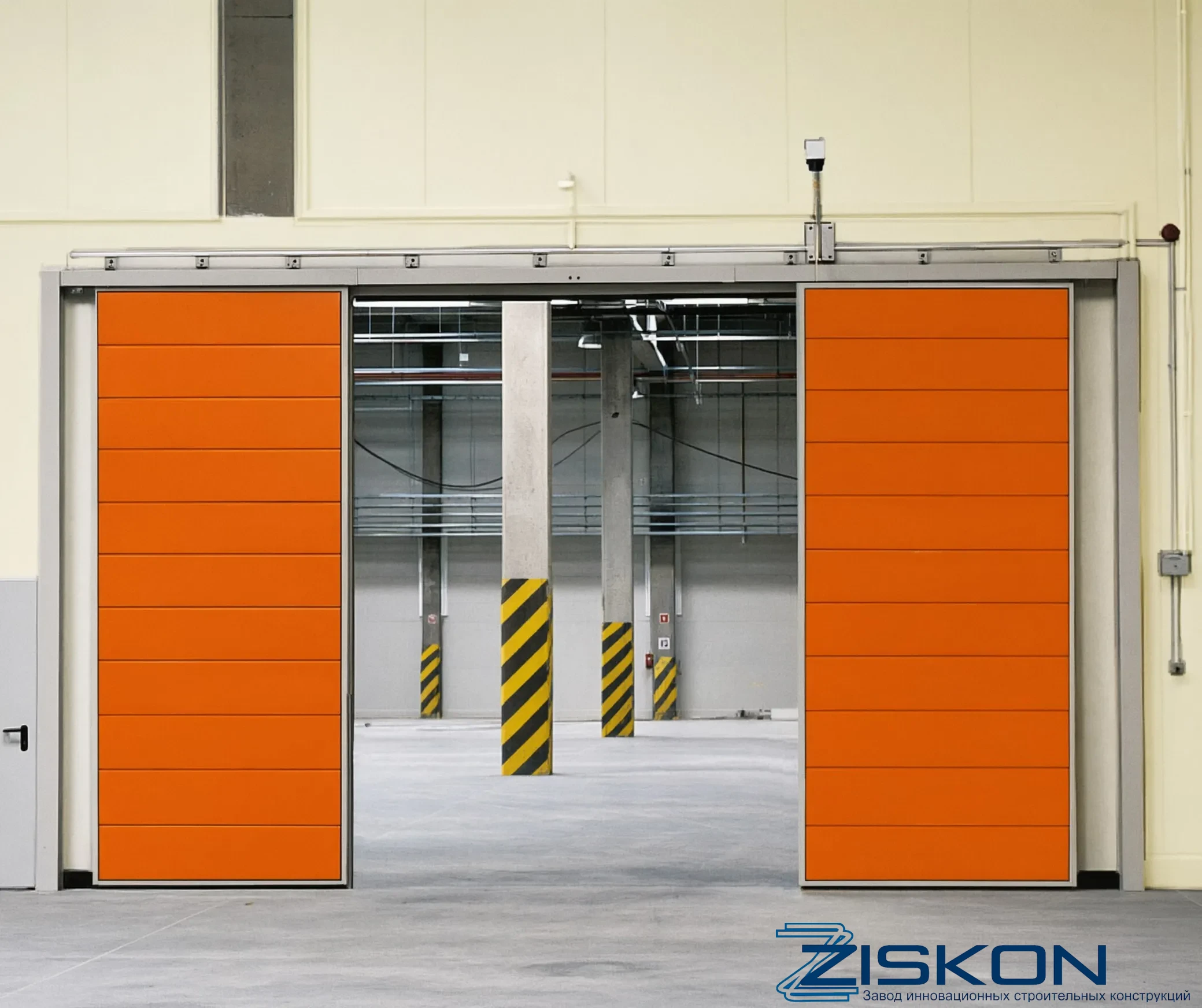

Раздвижная схема — в две стороны
Два полотна расходятся в противоположные стороны — проём освобождается вдвое быстрее, а требуемое место вдоль стены сокращается вдвое с каждой стороны.
Когда откатные промышленные ворота — правильный выбор
Сравниваем с распашными и складчатыми конструкциями по ключевым условиям объекта
Спецификация откатных ворот Зискон
Ключевые параметры продукции — независимо от схемы и комплектации
Десять шагов от заявки до отгрузки
Производственный цикл промышленных откатных ворот на заводе Зискон
Анализ заявки
Габариты проёма, ветровой район, схема откатывания, наличие места вдоль стены
КМД и расчёт подвеса
Разработка чертежей, расчёт опорной рамы и роликовых кареток под массу полотна
Комплектация
Металлопрокат, панели, каретки, крепёж — от российских производителей с сертификатами
Входной контроль
Проверка геометрии проката, качества панелей и ходовых узлов
Сварка рамы и полотна
Сборка в кондукторах, сварка аттестованными сварщиками, контроль геометрии
Заполнение и герметизация
Монтаж панелей, укладка обоих контуров уплотнения, стыковочные узлы полотен
Монтаж подвеса и привода
Установка роликовых кареток, направляющей балки, привода при комплектации ВОМ / ВОКМ
Пробный прогон
Контрольная сборка в цеху: плавность хода, регулировка кареток, плотность притвора
Защитное покрытие
Грунтование и полимерно-порошковая окраска по RAL — или другие ЛКМ по ТЗ
Приёмка и отгрузка
Испытание механизмов, маркировка элементов, упаковка, доставка на объект
Вопросы про промышленные откатные ворота
Отвечаем на вопросы снабженцев и проектировщиков
Что такое верхний подвес откатных ворот?
Полотно подвешивается на роликовых каретках, которые катятся по направляющей балке, закреплённой над проёмом на опорной раме. Вес полотна и ветровая нагрузка передаются на раму и далее — на стену или колонны каркаса. Напольная направляющая отсутствует полностью.
Нужен ли рельс в полу для откатных ворот?
Нет. При верхнем подвесе напольный рельс не требуется. Это исключает обмерзание и засорение направляющей, износ напольного покрытия и ограничения по нагрузке на ось проезжающей техники. Внизу устанавливается только фиксирующий поводок, не мешающий проезду.
Что означают обозначения ВО, ВОК, ВОМ, ВОКМ?
ВО — ворота откатные с ручным открыванием. ВОК — с калиткой. ВОМ — с электромеханическим открыванием. ВОКМ — с калиткой и электромеханическим открыванием. Любое исполнение комбинируется с классической или раздвижной схемой откатывания.
Сколько места вдоль стены нужно для откатных ворот?
Для классической схемы — не менее ширины полотна с одной стороны проёма. Для раздвижной схемы — не менее ширины каждого полотна с соответствующей стороны. Если вдоль стены места нет, рекомендуем распашные или складчатые ворота — они не требуют пространства вдоль стены.
Чем промышленные откатные ворота отличаются от раздвижных?
Это одна конструкция. «Откатные» — официальный термин ГОСТ 31174-2017. «Раздвижные» — распространённое название схемы с двумя, и более, полотнами, расходящимися в противоположные стороны. Завод Зискон изготавливает обе схемы.
Можно ли автоматизировать откатные ворота позже, после покупки?
Да, если конструкция изначально рассчитана под привод. Рекомендуем сразу указывать комплектацию: рама и подвес рассчитываются под массу привода и динамические нагрузки, закладываются крепёжные площадки и кабельные трассы. Дооснащение ворот в исполнении ВО также возможно после обследования конструктором.
Какой максимальный проём закрывают откатные ворота?
До 12 × 12 м в классической схеме (одно полотно) и до 12 м в раздвижной схеме (два полотна по 6 м). Для проёмов большей ширины применяем индивидуальные конструктивные решения с расчётом по ГОСТ 31174-2017 — уточняйте у конструктора.
