Каркас промышленного здания
Металлические каркасы промышленных зданий — основной профиль завода Зискон. Каркас производственного здания включает рамы, подкрановые балки, связи. Пролёт 12–36 м, высота до 14,4 м, краны до 125 т.
Подробнее →Стальные каркасы зданий — производство под ключ
Проектируем и производим металлический каркас здания любого назначения: от одноэтажного цеха до многоэтажного бизнес-центра. Здание со стальным каркасом от завода Зискон — это надёжные конструкции металлического каркаса здания, изготовленные по ГОСТ 23118-2019.
До 500 тонн/мес
мощность производства
мощность производства
Пролёт до 72 м
без промежуточных опор
без промежуточных опор
Металл + сэндвич
комплексная технология
комплексная технология
До 9 этажей
многоэтажные каркасы
многоэтажные каркасы
Сейсмичность до 9 баллов
по расчёту
по расчёту
Расчёт за 24 часа
после получения ТЗ
после получения ТЗ
От 100 000 ₽/т
*точный расчёт по вашему ТЗ
*точный расчёт по вашему ТЗ
Каркасы зданий и сооружений: виды и назначение
Изготавливаем каркасы зданий и сооружений под любые задачи: от производственных цехов до общественных комплексов

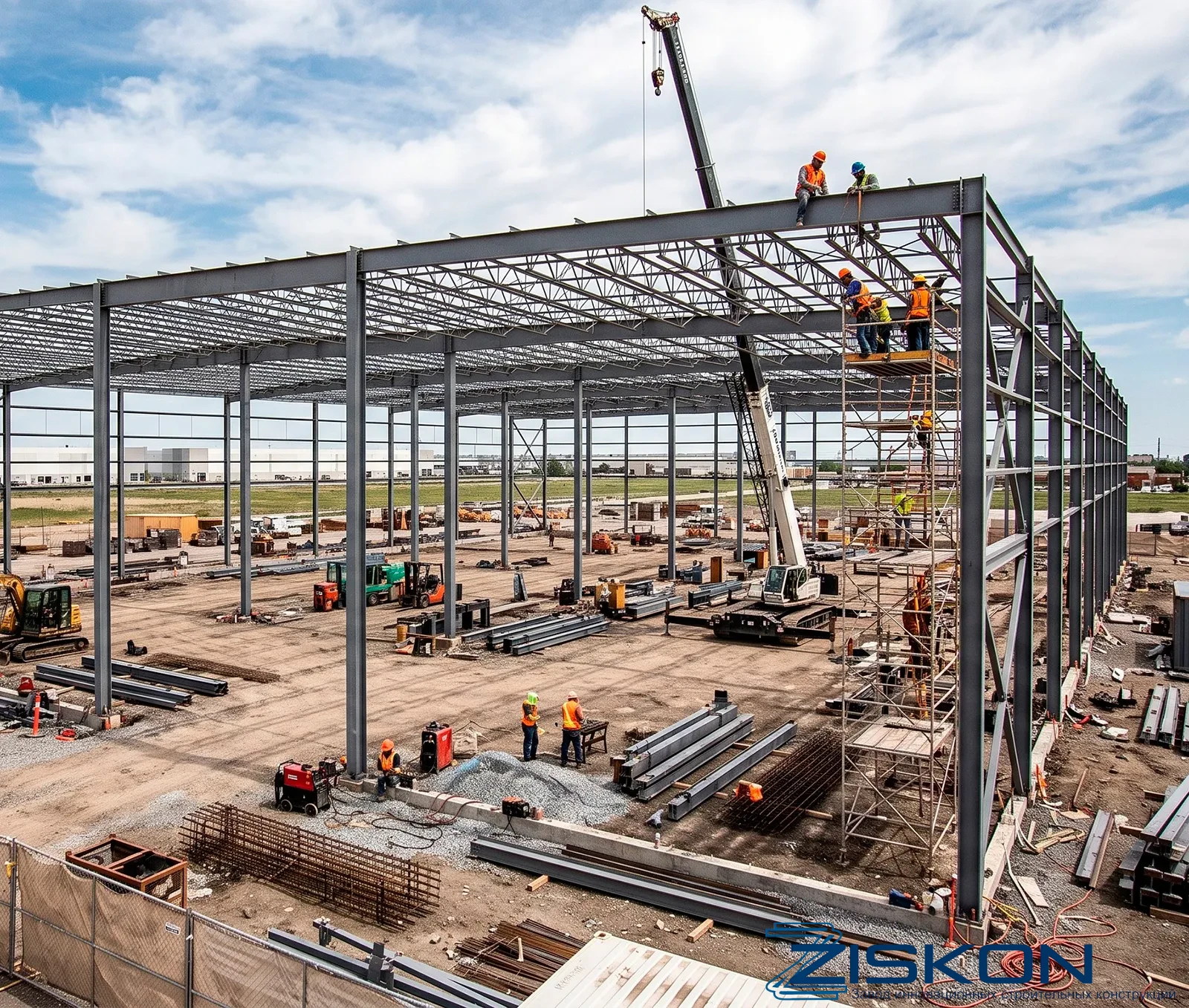

Каркасы одноэтажных зданий
Стальной каркас одноэтажного здания — оптимальное решение для цехов, складов, ангаров. Каркасы одноэтажных зданий из металла монтируются за 2–4 недели, не требуют глубокого фундамента.
Подробнее →

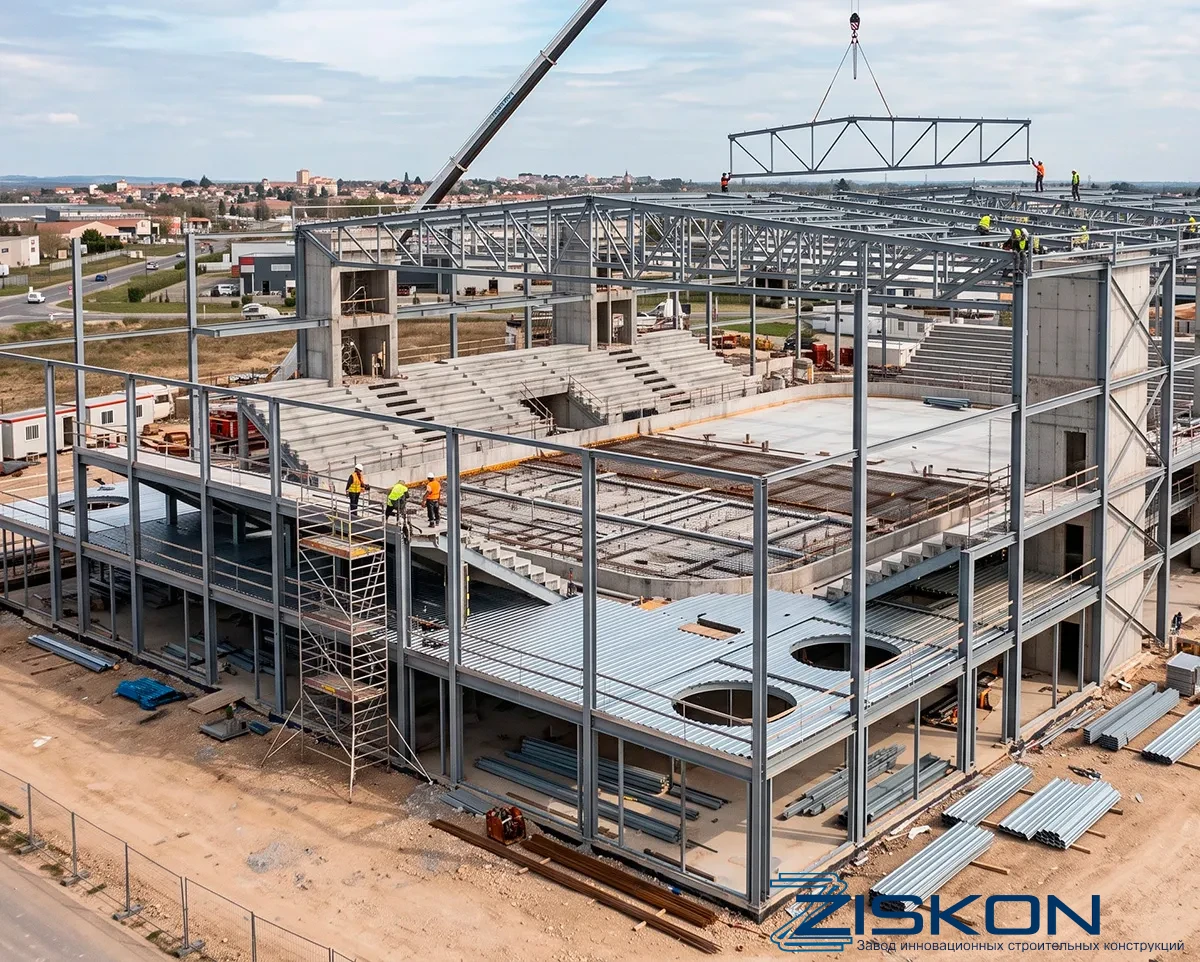

Каркас общественного здания
Каркас общественного здания — ТРЦ, спорткомплексы, выставочные павильоны. Большепролётные конструкции до 72 м без промежуточных опор, светопрозрачные фасады.
Подробнее →

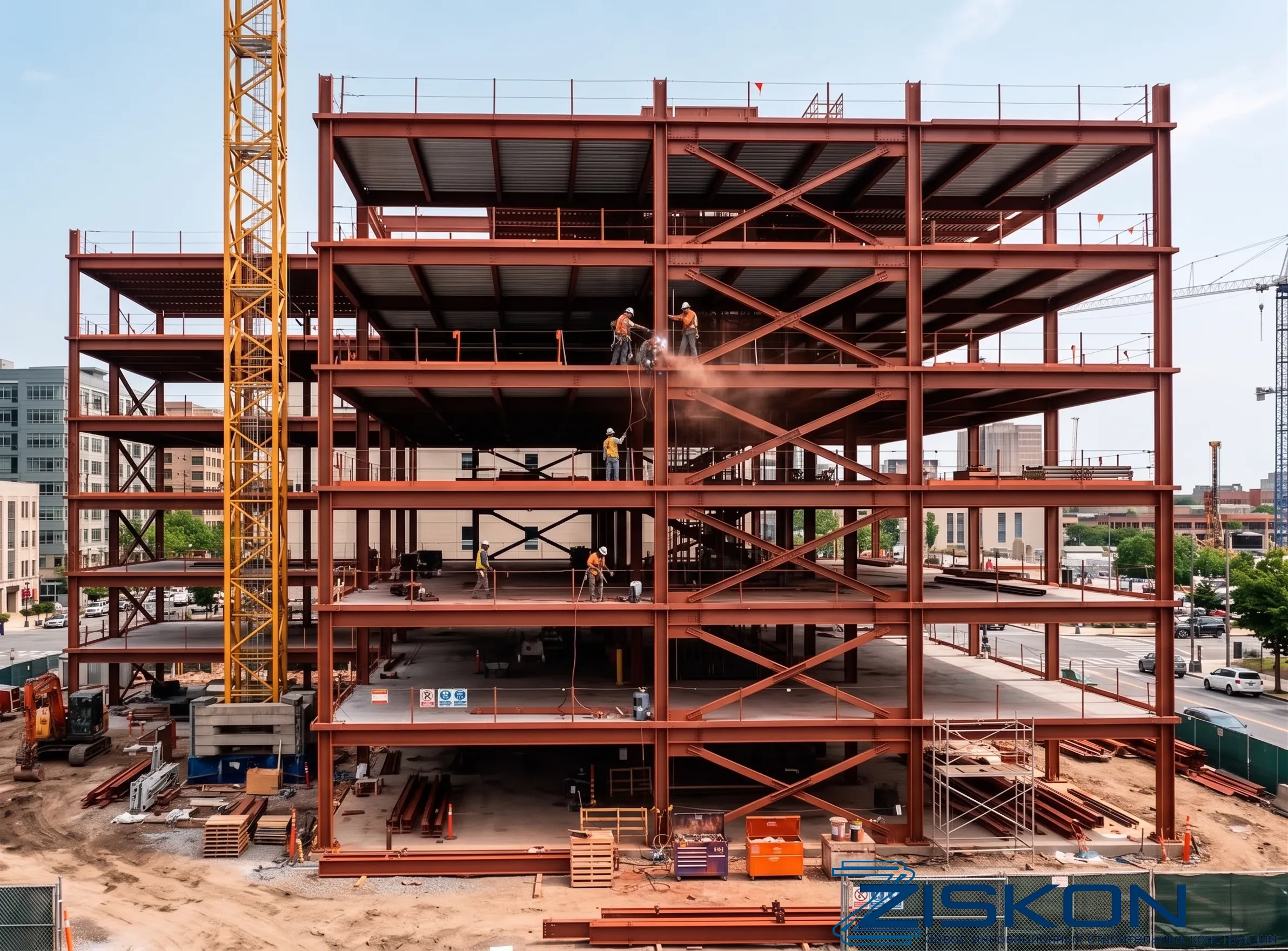

Каркасы многоэтажных зданий
Каркасы многоэтажных зданий из стали — для офисных, жилых, гостиничных комплексов до 9 этажей. Рамная и связевая схемы, сейсмичность до 9 баллов, огнестойкость R15–R90.
Подробнее →

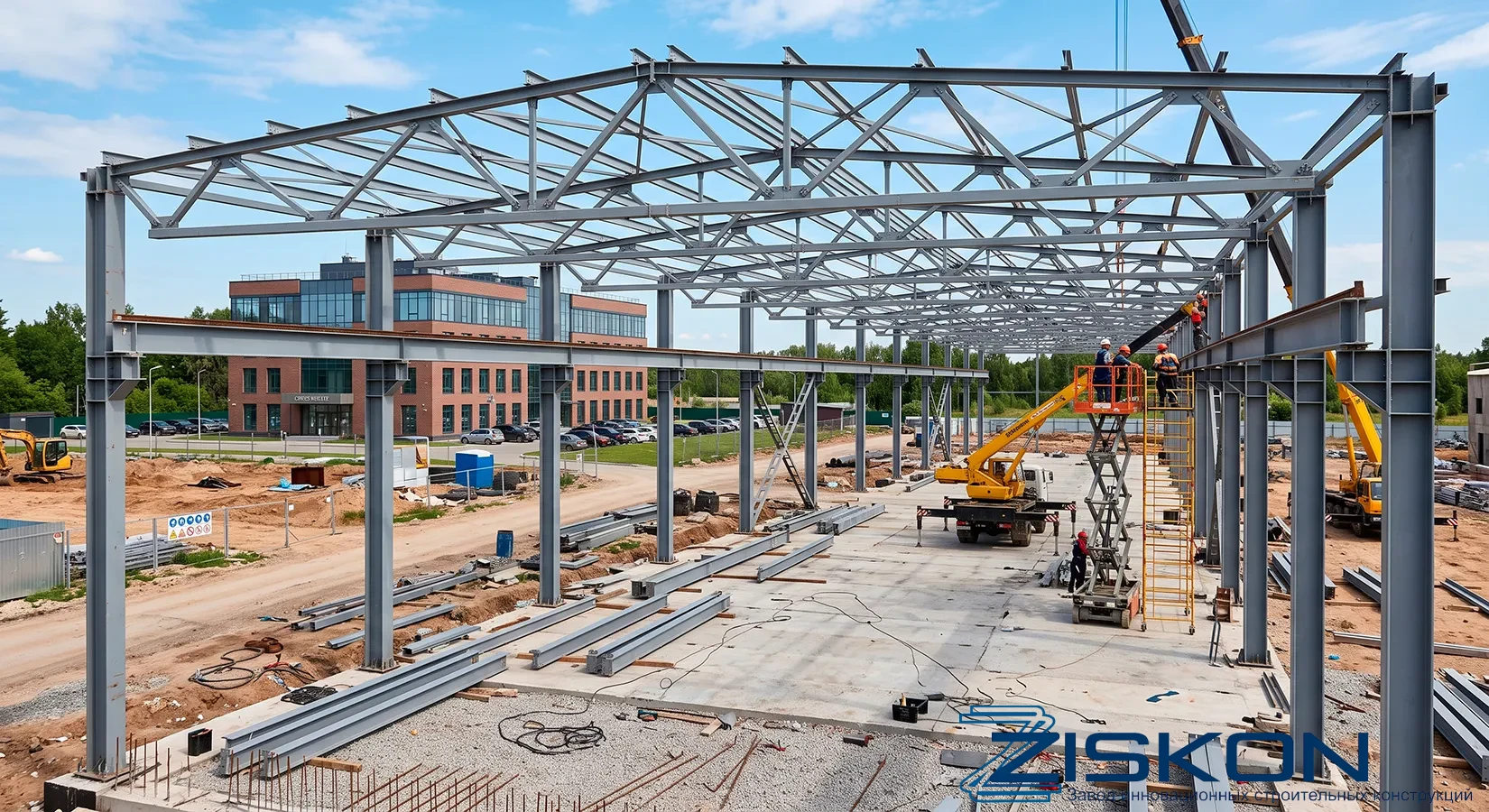

Каркасы производственных зданий
Металлические каркасы производственных зданий и несущие конструкции под машиностроение, металлообработку, пищепром. Усиление под оборудование, крановые нагрузки, агрессивные среды.
Подробнее →
Каркас здания под сэндвич-панели
Каркас здания сэндвич — готовое решение для быстровозводимых объектов. Проектируем под стандартные модули 1000/1200 мм, обеспечиваем точную геометрию под монтаж ограждений.
Подробнее →Конструкции металлического каркаса здания
Полный комплект элементов: от колонн до крепежа. Все конструкции металлического каркаса здания маркируются по позиционным чертежам КМД.
Каркас здания: колонны
Стальной каркас здания (колонны) — основа несущей системы. Изготавливаем сплошные (двутавр, коробка) и решётчатые колонны высотой до 14,4 м.
- Колонны сплошного сечения
- Колонны решётчатого типа
- Подкрановые стойки
- Базы и оголовки
Балки, ригели, фермы
Стропильные и подстропильные конструкции (швеллер, труба), двутавровые и коробчатые сечения.
- Стропильные балки и фермы
- Подкрановые балки
- Ригели рам
- Шпренгельные конструкции
Связи и прогоны
Обеспечение пространственной жёсткости каркаса, фахверк.
- Вертикальные и горизонтальные связи
- Кровельные и стеновые прогоны
- Фахверковые стойки
- Элементы жёсткости
Комплект поставки
Всё для монтажа: паспорт качества, КМД, крепёж, схема монтажа.
- Паспорт качества на партию
- Чертежи КМД
- Монтажные схемы
- Метизы и анкера
Технические характеристики
Параметры производства и выпускаемых конструкций
Параметр
Значение
Производственная мощность
до 500 тонн/месяц
Марки применяемых сталей
С245, С255, С345, 09Г2С (северное исполнение)
Максимальный пролёт
до 72 м (без промежуточных опор)
Максимальная высота здания
до 9 этажей (многоэтажные каркасы)
Толщина обрабатываемого металла
4–80 мм
Нормативная база
ГОСТ 23118-2019
, ГОСТ 27772-2015, СП 16.13330.2017, СНиП II-23-81*
Сварка
Лазер, РАД, МАГ/МИГ, аттестация НАКС
Антикоррозийная защита
грунтовка, окраска, горячее цинкование
Огнестойкость
R15–R90 (по требованию заказчика)
Строительство стальных каркасов зданий: этапы работы
Строительство каркасов зданий под ключ — от ТЗ до сдачи объекта. 10 контролируемых этапов.
1
ТЗ и изыскания
Анализ нагрузок, климата, грунтов
2
Проект КМ
Разработка металлических конструкций
3
Чертежи КМД
Деталировка под наше оборудование
4
Закупка металла
НЛМК, ММК, Северсталь — с сертификатами
5
Изготовление
Резка, сборка, сварка, контроль ОТК
6
КСУ
Контрольная сборка узлов в цеху
7
Защита
Грунтовка, окраска, цинкование
8
Маркировка
По позиционным чертежам КМД
9
Доставка
Автотранспортом завода или ТК
10
Монтаж
Шеф-монтаж или полный монтаж

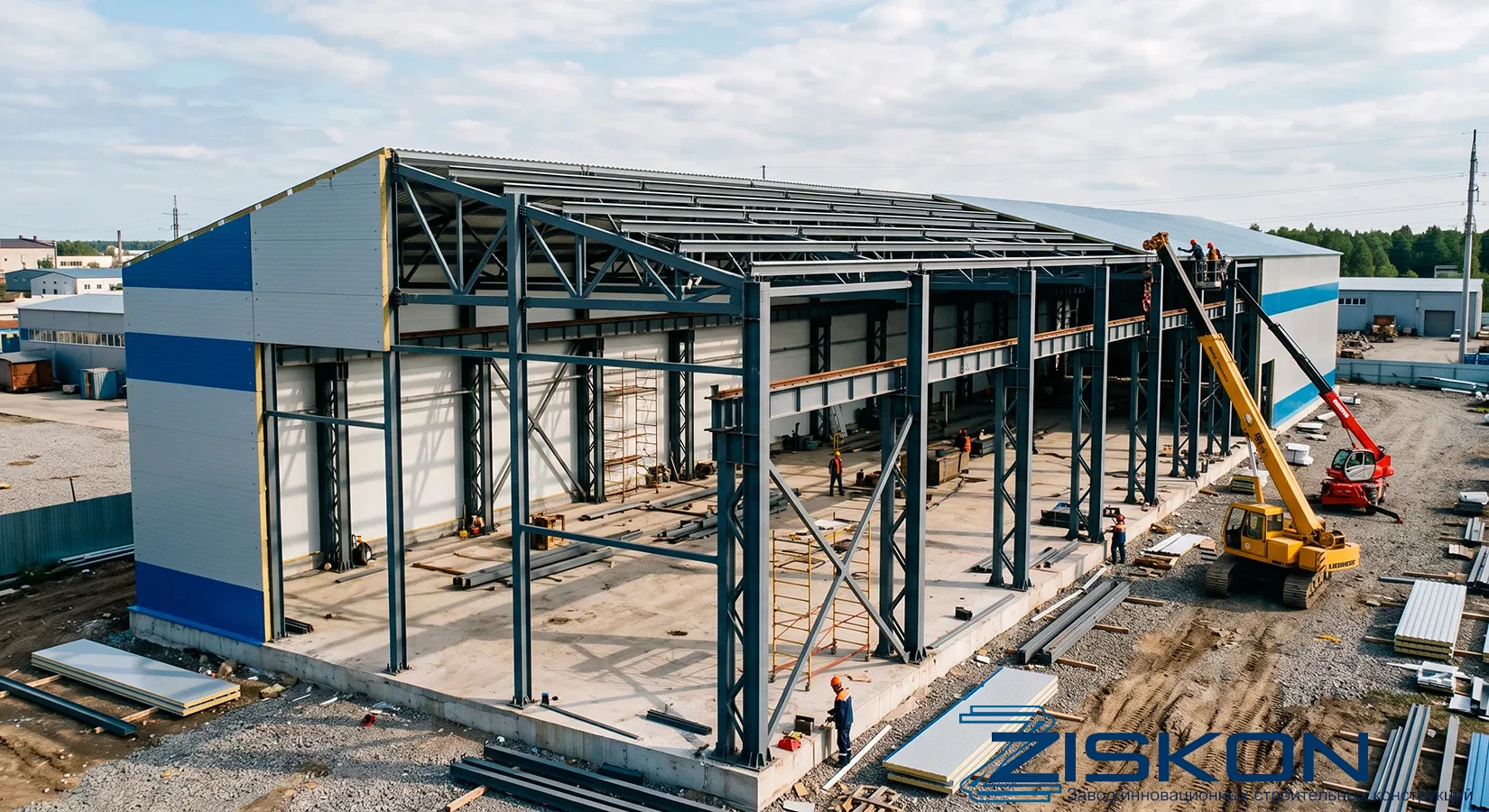

Здание: металлический каркас + сэндвич-панели
Комплексная технология: здание металлический каркас сэндвич-панели — оптимальное соотношение скорости, стоимости и теплоизоляции
Параметр
Значение
Тип ограждения
Трёхслойные сэндвич-панели (минвата / PIR / PUR)
Толщина панелей
Стеновые: 100–200 мм, кровельные: 80–180 мм
Шаг прогонов
1000 мм или 1200 мм (под стандартные модули)
Коэффициент теплоизоляции
до 0,022 Вт/(м·°C) для PIR
Срок монтажа здания
от 4 недель (каркас + ограждение)
Применение
Склады, цеха, ангары, торговые павильоны, сельхозобъекты
Температура эксплуатации
от −60°C до +50°C
Каркас здания под сэндвич-панели от Зискон проектируется с учётом узлов примыкания, доборных элементов, ворот и дверей. Мы поставляем как металл каркас здания, так и комплексное решение «каркас + ограждение» с шеф-монтажом.
Почему выбирают завод Зискон
6 причин, по которым снабженцы и главные инженеры работают с нами
Цена без посредников
Собственное производство + прямые контракты с металлургами. Цена ниже среднерыночной на 8–12%.
Отдел КМД в штате
Чертежи разрабатываем сами под своё оборудование — минимум ошибок при монтаже на объекте.
Фиксированные сроки
Штрафные санкции за срыв сроков прописаны в договоре. За 2025 год — 0 срывов по вине производства.
Полный пакет документов
Паспорта качества, сертификаты на металл, акты КСУ, исполнительная документация — в базовом комплекте.
Персональный менеджер
За каждым заказом закреплён инженер-куратор. Ведёт проект от договора до акта выполненных работ.
Отсрочка платежа
Для проверенных контрагентов — отсрочка до 30 дней. Работаем с НДС, предоставляем банковские гарантии.
Вопросы о стальных каркасах зданий
Что входит в стальной каркас здания?
Колонны, балки перекрытия, фермы или балочные системы покрытия, связи жёсткости, прогоны, фахверк. Конструктив рассчитывается по СП 16.13330 и изготавливается по ГОСТ 23118-2019 «Конструкции стальные строительные». В Зискон — полный цикл: КМ, КМД, изготовление, доставка, монтаж.
Для каких зданий подходит стальной каркас здания?
Стальной каркас здания применяется для производственных цехов, складов и логистических комплексов, ангаров, административно-бытовых зданий, сельскохозяйственных объектов. Пролёты до 24 м без промежуточных опор, высота до 12 м и более по проекту, этажность до 9 этажей.
Что такое КМ и КМД?
КМ — конструкции металлические: проектная стадия с общими чертежами, схемами каркаса, расчётами нагрузок. КМД — конструкции металлические деталировочные: рабочие чертежи каждого элемента с точными размерами, узлами соединений, спецификацией металла. КМД — основа для изготовления на заводе и монтажа на объекте.
Какие максимальные пролёты и высоту можно реализовать?
Пролёты до 24 м без промежуточных опор — типовой диапазон для производственных и складских зданий. Высота до 12 м и более — по расчёту под нагрузку оборудования, кранов, технологических линий. При больших пролётах применяются ферменные или арочные системы покрытия.
Сколько времени занимает изготовление и монтаж стального каркаса?
Типовой одноэтажный каркас — от 2 месяцев от подписания договора до окончания монтажа: КМД — 2–3 недели, изготовление — 3–5 недель, монтаж — 2–4 недели в зависимости от площади и погодных условий. Точный график фиксируется в договоре.
Какая антикоррозионная защита применяется в стальном каркасе здания?
По требованиям проекта: грунт-эмаль по металлу, горячее цинкование для агрессивных сред, огнезащитные составы для повышения предела огнестойкости. Выбор схемы защиты определяется условиями эксплуатации здания и нормативными требованиями.
Нужен расчёт каркаса под ваш объект? Пришлите планировку — конструктор подготовит решение бесплатно.
Запросить расчётРассчитать стальной каркас здания за 1 день!
Приложите проект (КМ/КМД) или ТЗ — наши инженеры предложат варианты оптимизации бюджета
