Ворота по серии 1.435.2-28: распашные ВР и складчатые
Типовая серия 1.435.2-28 — «Ворота распашные для районов с температурой наружного воздуха ниже минус 40°C» — описывает четыре типоразмера: распашные ВР и распашные складчатые ВРС. Этот вид распашных ворот был разработан в СССР для объектов советской промышленности и по сей день применяется при проектировании зданий. Завод Зискон выпускает ворота по переработанной серии: деревянные элементы оригинала заменены на металлические конструкции с сэндвич-панелями, продукция сертифицирована по ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
30х30, 36х36, 42х42, 48х54
распашные и распашные складчатые
утеплённое исполнение УХЛ1
переработанная конструкция серии
совместимость со стеновыми панелями
сертификация переработанной серии
*цена за м² полотна, с НДС
О серии 1.435.2-28
Типовая серия для промышленных зданий, разработанная ЦНИИПромзданий и утверждённая в 1988 году
Для холодного климата
Серия предназначена для районов с расчётной температурой наиболее холодной пятидневки ниже минус 40°C — утеплённые ворота УХЛ1 с двойным контуром уплотнения в переработанном исполнении.
Совместимость со стенами
Ворота унифицированы и устанавливаются в стены из кирпича, железобетонных панелей и трёхслойных металлических панелей. Ширина и высота проёма могут быть кратны модулю 600 мм.
Проверенные узлы
Рабочие чертежи серии десятилетиями применяются в проектах промышленных зданий: схемы крепления рамы к закладным деталям, узлы петель и запоров отработаны на практике.
Переработка Зискон
Оригинальная серия допускала деревянные элементы. Зискон заменил их на стальные каркасы с заполнением сэндвич-панелями собственного производства — без изменения габаритов и схем крепления серии.
Состав серии: выпуски и типоразмеры
Серия включает указания по применению и четыре выпуска рабочих чертежей — по одному на каждый типоразмер ворот
🚪 Выпуски 1–2: распашные ВР
Двустворчатые ворота с открыванием створок наружу. Подробное описание конструкции, комплектации и применения — на странице распашных промышленных ворот.
🔲 Выпуски 3–4: распашные складчатые
Одна створка распашная, вторая складывается пополам — экономия пространства перед проёмом. Подробное описание — на странице ворот ВРС.
Переработка серии: современное исполнение Зискон
Габариты, схемы крепления и узлы серии сохранены — материалы и покрытия заменены на современные
💡 Зачем сохранять серию при переработке
Проектные организации по-прежнему закладывают серию 1.435.2-28 в рабочую документацию: привычные маркировки, совместимость со стеновыми панелями, известные узлы. Переработанное исполнение позволяет поставить ворота без пересмотра проекта — и с современным ресурсом конструкции.
Спецификация на ворота по серии 1.435.2-28
Десять шагов от заявки до отгрузки
Производственный цикл ворот по серии 1.435.2-28 на заводе Зискон
Заявка и маркировка
Выбор типоразмера серии (ВР 30×30 … ВРС 48×54) или нестандартный проём
Привязка к проекту
Сопоставление с рабочей документацией: тип стены, закладные детали, узлы крепления
Комплектация
Металлопрокат, панели, уплотнители — от российских производителей с сертификатами
Входной контроль
Проверка геометрии проката и качества панелей
Сварка рамы и створок
Сборка в кондукторах по геометрии серии, сварка аттестованными сварщиками
Заполнение панелями
Монтаж сэндвич-панелей, укладка двойного контура уплотнения
Навеска и запоры
Петли, засовы, фиксаторы; шарнирный узел складывания для ВРС
Контрольная сборка
Пробный монтаж в цеху: ход створок, плотность притвора, работа запоров
Защитное покрытие
Полимерно-порошковая окраска по RAL — или другие ЛКМ по ТЗ
Приёмка и отгрузка
Испытания, маркировка по серии, упаковка, доставка на объект

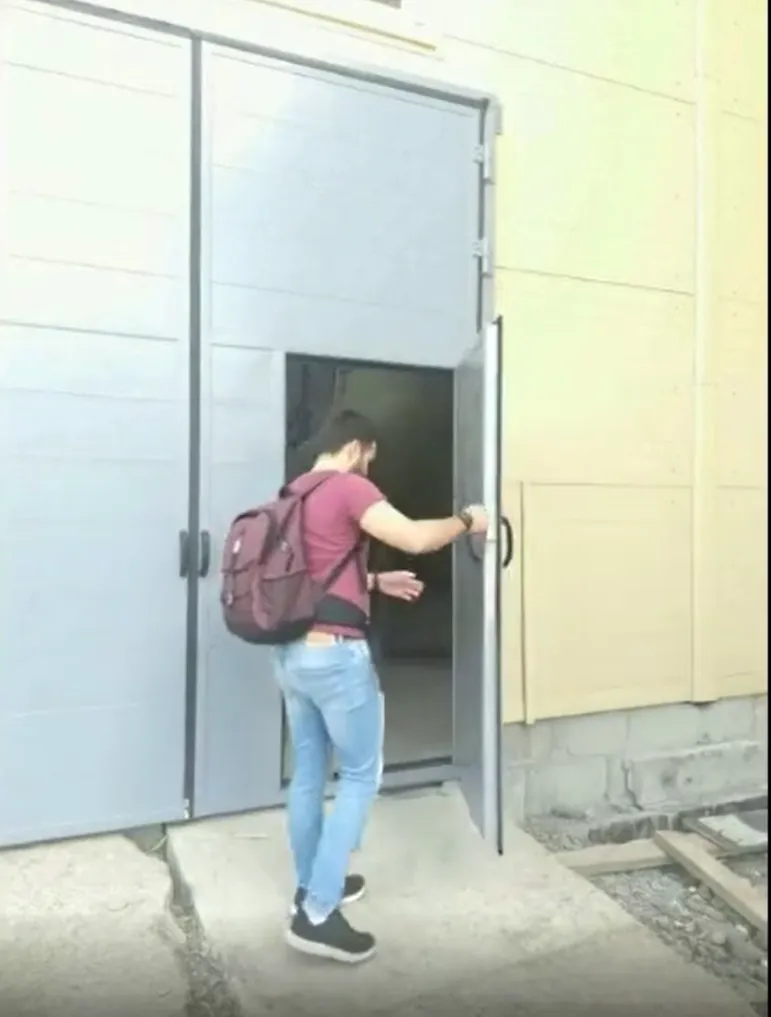

Видео распашных ворот с калиткой по серии 1.435.2-28 Зискон
Посмотрите, как выглядят распашные ворота с калиткой по серии 1.435.2-28 нашего производства
Вопросы про ворота по серии 1.435.2-28
Отвечаем на вопросы снабженцев и проектировщиков
Что входит в состав серии 1.435.2-28?
Серия включает выпуск 0 «Указания по применению» и четыре выпуска рабочих чертежей: выпуск 1 — распашные ворота ВР для проёма 3,0×3,0 м, выпуск 2 — ВР 3,6×3,6 м, выпуск 3 — распашные складчатые 4,2×4,2 м, выпуск 4 — складчатые 4,8×5,4 м.
Как расшифровывается маркировка ВРС 48×54?
В — ворота, Р — распашные, С — складчатые (одна створка складывается пополам). Цифры 48×54 — координационные размеры проёма ширины и высоты в дециметрах, то есть 4,8 × 5,4 м.
Действует ли серия 1.435.2-28 сегодня?
Серия разработана в 1988 году и формально относится к устаревшим, однако её маркировки и узлы по-прежнему закладываются в проекты промышленных зданий. Завод Зискон выпускает ворота по переработанной серии: материалы заменены на современные, продукция сертифицирована по ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
Чем ворота по серии 1.435.2-28 отличаются от серии 1.435.9-17?
Обе серии описывают распашные утеплённые ворота для холодного климата, но различаются составом типоразмеров и конструктивными решениями: в 1.435.2-28 есть распашные складчатые, а 1.435.9-17 включает собственные исполнения полотен. В переработанном исполнении Зискон характеристики обеих серий идентичны — выбор зависит от серии, заложенной в проект.
Изготовите ли ворота по серии под нестандартный проём?
Да. Если проём не совпадает с типовыми 3,0×3,0 / 3,6×3,6 / 4,2×4,2 / 4,8×5,4 м, изготавливаем ворота по индивидуальным габаритам с сохранением схем крепления и узлов серии — либо полностью по требованиям проекта в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023.
В какие стены можно устанавливать ворота серии?
Серия унифицирована под стены из кирпича, железобетонных панелей и трёхслойных металлических панелей. Рама крепится к закладным деталям стены анкерными болтами; при отсутствии закладных применяем накладной монтаж на выносных стойках.
Сертифицированы ли ворота по переработанной серии?
Да. Переработанные ворота по серии 1.435.2-28 сертифицированы на соответствие ГОСТ 31174-2017 «Ворота металлические. Общие технические условия» и ГОСТ Р 71040-2023 «Конструкции воротные для зданий промышленного и общественного назначения». Сертификаты и паспорт изделия передаются с каждой поставкой.
Не уверены, какой типоразмер серии заложен в проект? Пришлите спецификацию — подскажем.
Запросить консультациюРассчитать ворота по серии 1.435.2-28 за 24 часа
Выберите маркировку серии или укажите нестандартный проём — подготовим коммерческое предложение с чертежом привязки
