Кабельные эстакады

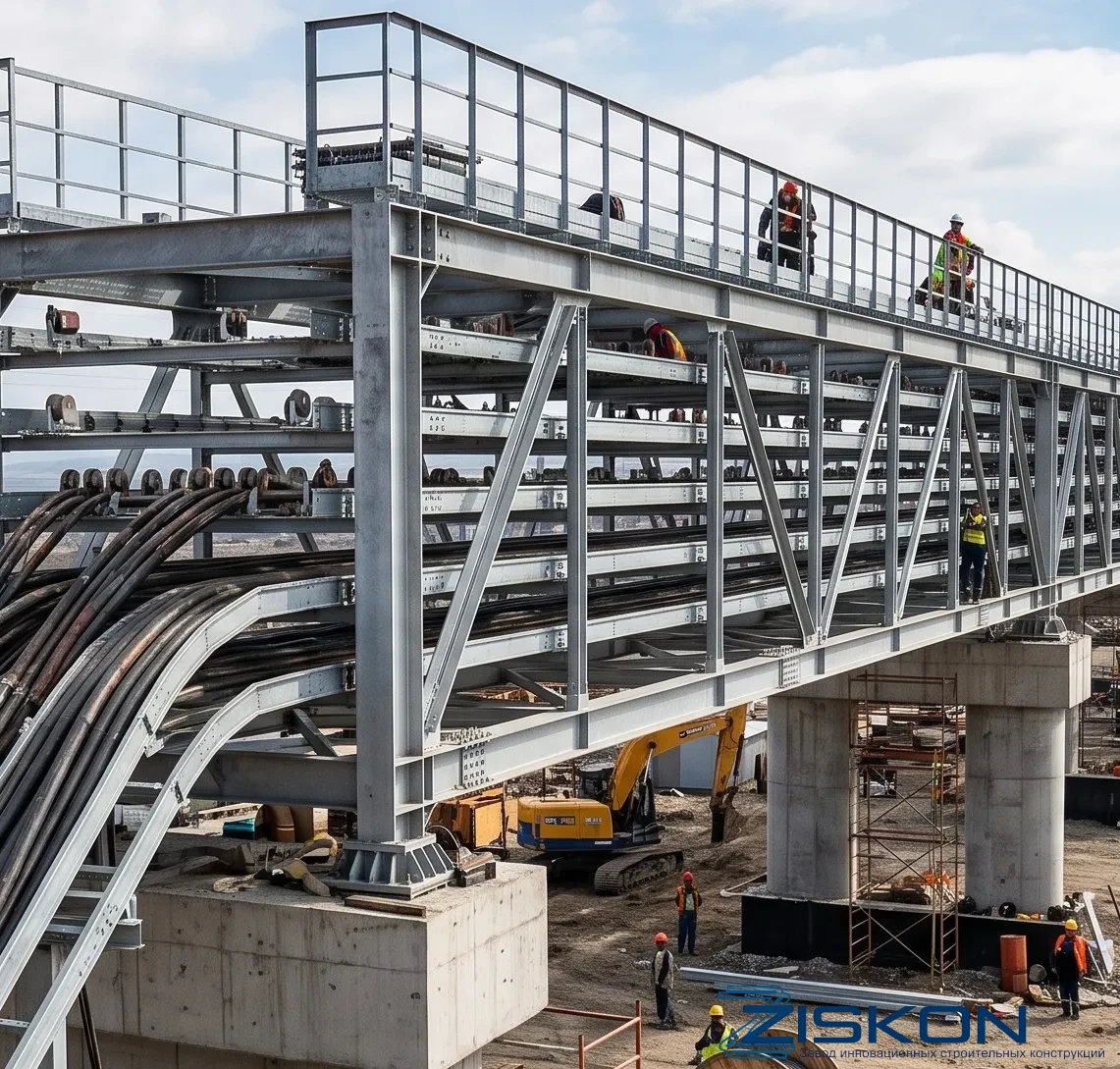

Кабельная эстакада — металлокаркас для надземной прокладки силовых, контрольных и слаботочных кабелей по территории предприятия. Изготавливаем по типовой серии 3.016.2-12 или по КМ — проходные и непроходные эстакады, одно- и многоярусные под любое количество кабельных линий. Нагрузка от кабелей рассчитывается согласно ТЗ и КМ, заземление и молниезащита — по требованиям проекта. Полный цикл на собственном заводе: КМ, КМД, изготовление, отгрузка.
проходные и непроходные
любое число кабельных линий
силовые, контрольные, слаботочные
согласно ТЗ и КМ
СП 43.13330, СП 16.13330
по плану объекта
*точный расчёт по вашему ТЗ
Состав кабельной эстакады
Металлокаркас эстакады под кабели: опоры, траверсы, лотки и связи жёсткости
Опоры эстакады
Вертикальные несущие конструкции из стального проката. Шаг опор подбирается по серии 3.016.2-12 или по проекту и расчётом под суммарный вес кабелей в лотках. Фундаменты — столбчатые или свайные по геологии площадки.
Траверсы
Горизонтальные поперечины, на которые устанавливаются кабельные лотки. Длина траверс определяет ширину кабельной трассы и число рядов кабелей в одном ярусе.
Связи жёсткости
Вертикальные и горизонтальные связи обеспечивают пространственную жёсткость кабельной эстакады и устойчивость к ветровым нагрузкам по СП 20.13330.2016. Для длинных трасс — температурные швы между секциями.
Площадки обслуживания
Для проходных эстакад — площадки и лестницы для доступа к кабелям при монтаже и обслуживании. Ширина и размещение — по требованиям эксплуатации и серии 3.016.2-12.
💡 Что входит в наш проект, а что — нет
Мы изготавливаем металлокаркас эстакады: опоры, траверсы, связи жёсткости, площадки обслуживания, узлы заземления. Сами кабели, лотки, муфты и кабельные крепления выполняются электромонтажными подрядчиками. При этом металлокаркас рассчитывается под суммарный вес кабелей в лотках согласно ТЗ и КМ.
Нормативная база кабельных эстакад
Единого ГОСТа на все виды эстакад нет — проектирование кабельных эстакад регулируется комплексом документов: типовой серией, сводами правил и общим ГОСТом
Серия 3.016.2-12
«Металлические конструкции проходных и непроходных кабельных эстакад» — типовая серия с готовыми чертежами узлов, пролётов и опор. Основа геометрии каркаса при проектировании.
СП 43.13330.2012
Актуализированная редакция СНиП 2.09.03-85 «Сооружения промышленных предприятий»: главы по проектированию опор и эстакад под кабельные трассы. Основной профильный свод правил для расчёта.
ГОСТ 23118-2019
«Конструкции стальные строительные. Общие технические условия» — общий стандарт на стальные изделия: марки стали, сварные швы, антикоррозионная защита, контроль качества изготовления.
СП 16.13330.2017
СНиП II-23-81* «Стальные конструкции» — главный документ для расчёта сечений металла, узлов опирания и несущей способности каркаса эстакады.
СП 20.13330.2016
«Нагрузки и воздействия» — регламентирует расчёт ветровых, снеговых, температурных и сейсмических нагрузок на конструкцию эстакады.
ПУЭ и заземление
Заземление и молниезащита кабельной эстакады проектируются согласно ТЗ и КМ в соответствии с ПУЭ. Узлы заземления закладываются в КМД.
💡 Как формируется нормативная база в ТЗ
В техническом задании на кабельную эстакаду обычно указывают: профильный СП (СП 43.13330.2012) для расчёта, типовую серию (3.016.2-12) для геометрии каркаса и общий ГОСТ 23118-2019 для контроля качества стальных изделий. Если в проекте серии нет — изготавливаем по требованиям ТЗ с расчётом по СП 43.13330.2012 и СП 16.13330.2017.
Проходные и непроходные кабельные эстакады
Серия 3.016.2-12 делит кабельные эстакады на два типа — выбор зависит от требований эксплуатации
Выбор типа эстакады определяется требованиями эксплуатации: если кабели осматриваются и обслуживаются регулярно — проходная эстакада с площадками, если трасса стабильная и доступ нужен редко — непроходная.
Ярусность и нагрузки от кабелей
Изготавливаем кабельные эстакады любой ярусности — от одноярусных до многоярусных под большое число кабельных линий
Одноярусные
Для небольшого числа кабельных линий — 1–2 ряда лотков на одном уровне. Самый экономичный вариант для простых трасс.
Многоярусные
Для большого числа кабельных линий — несколько уровней траверс с лотками на разных высотах. Экономия территории: вместо нескольких параллельных эстакад — одна многоярусная.
Нагрузка от кабелей
Суммарный вес кабелей в лотках рассчитывается согласно ТЗ и КМ: сечение кабелей, число линий, тип лотков. Сечения траверс и опор подбираются под расчётную нагрузку.
Разделение кабелей
Силовые и контрольные кабели прокладываются раздельно — по разным ярусам или по разные стороны траверсы. Требования разделения задаются проектом в соответствии с ПУЭ.
Заземление и молниезащита
Кабельная эстакада — металлическая конструкция, которая требует заземления и молниезащиты согласно ТЗ и КМ
Заземление каркаса
Металлокаркас эстакады заземляется для защиты от поражения током при повреждении изоляции кабелей. Узлы заземления закладываются в КМД: заземляющие проводники, контур, точки подключения.
Молниезащита
Молниеприёмники и токоотводы проектируются согласно ТЗ и КМ в соответствии с категорией молниезащиты объекта. Для длинных эстакад — несколько молниеприёмников по длине трассы.
Расчёт в КМД
Все узлы заземления и молниезащиты рассчитываются в КМД: сечения проводников, места подключения, переходное сопротивление. На объект передаётся схема заземления вместе с исполнительной документацией.
Для каких объектов подходят кабельные эстакады
Эстакада под кабели применяется для надземной прокладки кабельных трасс на промышленных и энергетических объектах
НПЗ и НХЗ
Кабельные трассы между цехами нефтеперерабатывающих и нефтехимических заводов: силовые кабели питания оборудования и контрольные кабели АСУ ТП.
ТЭЦ и подстанции
Кабельные эстакады от распределительных устройств к потребителям на территории электростанций и подстанций. Силовые кабели большого сечения.
Промышленные предприятия
Кабельные трассы между производственными корпусами: питание оборудования, освещение, слаботочные сети. Многоярусные эстакады под большое число линий.
Строительные площадки
Временные и постоянные кабельные эстакады для электроснабжения строительных площадок. Быстрый монтаж и демонтаж при необходимости.
Инфраструктурные объекты
Кабельные эстакады вдоль автомобильных и железных дорог, мостов и тоннелей: освещение, сигнализация, системы видеонаблюдения.
Горнодобывающая промышленность или металлургия
Кабельные трассы для электроснабжения энергоёмких производств.
Технические характеристики кабельной эстакады
Сами кабели, лотки, муфты и кабельные крепления выполняются электромонтажными подрядчиками и в наш проект не входят.
Этапы работы: от заявки до отгрузки
Заявка и обследование
План прокладки, число и сечение кабелей, условия эксплуатации
Концепция эстакады
Схема опор по серии 3.016.2-12, шаг, ярусность; проходная или непроходная
КМ
Проектная документация по СП 43.13330.2012: чертежи, расчёты нагрузок, спецификация металла
КМД
Рабочие чертежи каждой детали, узлы соединений, схема заземления
Изготовление
Раскрой, сварка, сборка по КМД на собственном заводе
Антикоррозионная защита
Грунт-эмаль или горячее цинкование по ГОСТ 23118-2019
Отгрузка
Упаковка, маркировка монтажных схем, доставка на объект транспортной компанией или собственным транспортом
Документация
Передача КМД, паспорта изделия, сертификатов качества, схемы заземления и инструкций по монтажу
Кабельные эстакады и другие типы эстакад
Типы эстакад комбинируются: на одной технологической эстакаде могут размещаться и кабели, и трубопроводы, и площадки обслуживания.
Вопросы про кабельные эстакады
Что такое кабельная эстакада?
Это металлокаркас под кабельную трассу: опоры, траверсы, связи жёсткости, узлы заземления. Применяется для силовых, контрольных и слаботочных кабелей на промышленных и энергетических объектах. Проектируется по серии 3.016.2-12 и СП 43.13330.2012, изготавливается по ГОСТ 23118-2019.
По каким нормативам проектируются кабельные эстакады?
Комплекс документов: типовая серия 3.016.2-12 «Металлические конструкции проходных и непроходных кабельных эстакад» для геометрии каркаса, СП 43.13330.2012 «Сооружения промышленных предприятий» для расчёта, СП 16.13330.2017 «Стальные конструкции» для сечений и узлов, СП 20.13330.2016 «Нагрузки и воздействия» для ветровых, снеговых и температурных нагрузок, ГОСТ 23118-2019 для контроля качества стальных изделий. Единого ГОСТа на все виды эстакад нет.
Чем отличаются проходные и непроходные кабельные эстакады?
Проходные эстакады — с площадками обслуживания для доступа к кабелям при монтаже и эксплуатации. Непроходные — без площадок, доступ к кабелям с земли или приставных лестниц. Проходные применяются при частом обслуживании и большом числе кабельных линий, непроходные — для простых трасс с редким доступом и экономией бюджета.
Какая ярусность кабельных эстакад?
Изготавливаем любые стальные кабельные эстакады: одноярусные для небольшого числа линий и многоярусные под большое число кабельных линий. Ярусность определяется количеством и сечением кабелей в ТЗ. Многоярусные эстакады экономят территорию: вместо нескольких параллельных трасс — одна многоярусная.
Как рассчитывается нагрузка от кабелей?
Нагрузка от кабелей рассчитывается согласно ТЗ и КМ: суммарный вес кабелей в лотках с учётом сечения, числа линий и типа лотков. Сечения траверс и опор подбираются под расчётную нагрузку по СП 16.13330.2017. Дополнительно учитываются ветровые и снеговые нагрузки по СП 20.13330.2016.
Нужно ли заземление и молниезащита кабельной эстакады?
Да, согласно ТЗ и КМ. Металлокаркас эстакады заземляется для защиты от поражения током при повреждении изоляции кабелей, молниезащита — по категории объекта. Узлы заземления и молниеприёмники закладываются в КМД, на объект передаётся схема заземления вместе с исполнительной документацией.
Сколько времени занимает цикл «проект → отгрузка»?
Типовая кабельная эстакада — от 2 месяцев: КМ и КМД — 3–4 недели, изготовление — 3–5 недель, антикоррозионная защита и упаковка — 1 неделя. Отгрузка — по готовности. Точный график фиксируется в договоре. Монтаж на объекте выполняет специализированная монтажная организация.
