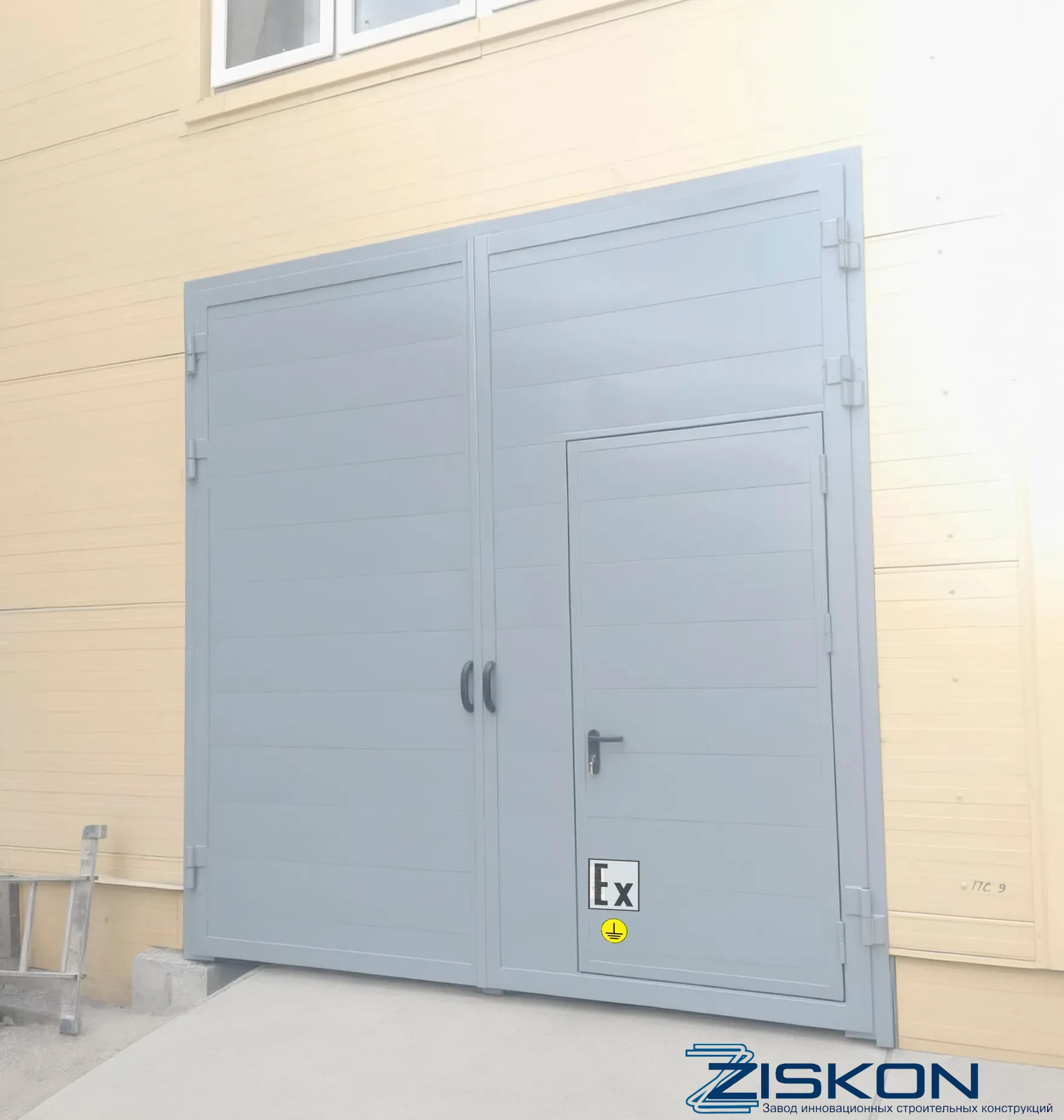

Ворота искронедающие со снятием статического напряжения
Специальные искронедающие ворота для объектов с взрывоопасными зонами: нефтеперерабатывающие и нефтехимические заводы, нефтебазы, газовые хозяйства, склады ЛВЖ и ГСМ. Конструкция исключает искрообразование при открывании и закрывании: непрерывная электроцепь полотна, токопроводящие перемычки в подвижных узлах и подключение к заземляющему контуру объекта.
заряд стекает в контур заземления
вкладыши из цветных металлов в узлах
распашные ВР/ВМ, ВТ, ВРПИ
классы зон по ПУЭ и ГОСТ IEC 60079
сэндвич-панели с нашей линии
плюс требования взрывозащиты объекта
*цена за м² полотна, с НДС
Четыре уровня защиты от искрообразования
Искра в взрывоопасной зоне возникает при разряде статики или ударе металла о металл. Конструкция искронедающих ворот закрывает оба канала
Непрерывная электроцепь
Все элементы полотна и рамы электрически связаны: крепёж с токопроводящим покрытием, отсутствие диэлектрических разрывов
Токопроводящие перемычки
Гибкие медные перемычки дублируют каждый подвижный узел — петли, шарниры, запоры: ток стекает минуя зону трения
Заземляющий контур
Рама ворот подключается к контуру заземления объекта; переходное сопротивление цепи контролируется при приёмке
Неискрящие фрикционные пары
В точках трения — вкладыши и втулки из цветных металлов (латунь, бронза): удар и трение не дают искры
💡 Почему обычной «оцинковки» недостаточно
Створка обычных ворот при движении накапливает статический заряд на окрашенной поверхности, а в петлях без перемычек возникает разность потенциалов — при пробое образуется искра. В искронедающем исполнении заряд постоянно отводится в землю, а трущиеся пары не дают механической искры. Именно это требует экспертиза промышленной безопасности для объектов с взрывоопасными зонами.
Где применяются искронедающие ворота
Объекты, где обращение с горючими газами, парами ЛВЖ и горючей пылью требует исключения источников зажигания
НПЗ и НХЗ
Технологические площадки, насосные, сливоналивные эстакады, ограждения блоков подстанций внутри завода — включая ворота ВТ в искронедающем исполнении.
Нефтебазы и склады ГСМ
Резервуарные парки, площадки хранения ЛВЖ и ГСМ, погрузочные фронты. Ворота ограждают проезды в зону класса 1–2 по ПУЭ.
Газовые хозяйства
ГРП, ГНС, компрессорные станции, площадки газового оборудования: пары и газы легче или тяжелее воздуха — искра недопустима на всей территории зоны.
Объекты Росатома и энергетики
Помещения и площадки с требованиями искробезопасности и дезактивации: применяем решения, отработанные на дезактивируемых дверях EIS60 и воротах ВРПИ.
На базе каких ворот выполняем искронедающее исполнение
Искронедающие — это исполнение, которое накладывается на базовую конструкцию под ваш проём и требования проекта
Распашные ВР / ВМ
Базовое исполнение для проёмов до 4,8 м: две распашные створки с сэндвич-панелями, перемычки в петлях и запорах, вывод на контур заземления.
Распашные ворота →Ворота ВТ
Для трансформаторных подстанций внутри взрывоопасных площадок НПЗ и НХЗ: серия 3.407.9-133 с искронедающим исполнением.
Ворота ВТ →ВРПИ — огнестойкие искронедающие
Комбинированное исполнение: огнестойкость + искронедающие по серии 1.435.2-37.94. Для проёмов, где совпадают требования пожарной и взрывной безопасности.
Ворота ВРПИ →Для широких проёмов взрывоопасных зон (5–10 м) искронедающее исполнение распространяется и на складчатые ворота: перемычки устанавливаются в каждый шарнирный узел «гармошки».
Спецификация искронедающих ворот Зискон
Десять шагов от заявки до отгрузки
Производственный цикл искронедающих ворот на заводе Зискон
Анализ заявки
Класс взрывоопасной зоны, тип объекта, требования проекта к взрывозащите
Выбор базовой конструкции
Распашные, ВТ, ВРПИ или складчатые — под проём и зону
КМД с электрочастью
Чертежи конструкции + схема перемычек и точек подключения к контуру
Комплектация
Прокат, панели, медные перемычки, неискрящие втулки — с сертификатами
Сварка и сборка
Каркасы в кондукторах, монтаж панелей и уплотнения
Монтаж искронедающих узлов
Перемычки в петли и шарниры, втулки из цветных металлов, выводы заземления
Контроль электроцепи
Замер переходного сопротивления цепи «полотно — рама — вывод заземления»
Контрольная сборка
Пробный монтаж в цеху: ход полотна, работа запоров, целостность цепи
Покрытие
Полимерно-порошковая окраска по RAL — с маскировкой зон контакта перемычек
Приёмка и отгрузка
Паспорт, схема заземления, протокол сопротивления, упаковка, доставка
Вопросы об искронедающих воротах
Отвечаем на вопросы инженеров по промышленной безопасности и снабженцев
Что означает «искронедающие ворота»?
Это ворота, конструкция которых исключает появление искр при эксплуатации: статический заряд постоянно отводится в заземляющий контур через непрерывную электроцепь и токопроводящие перемычки, а трущиеся пары выполнены из неискрящих материалов. Такое исполнение требуется во взрывоопасных зонах, где искра может стать источником зажигания горючей среды.
Для каких объектов обязательны искронедающие ворота?
Для объектов с взрывоопасными зонами по ПУЭ и ГОСТ IEC 60079: НПЗ и НХЗ, нефтебазы и резервуарные парки, склады ЛВЖ и ГСМ, газовые хозяйства, производства с горючей пылью. Требование закладывается в проект и проверяется экспертизой промышленной безопасности.
Как снимается статическое напряжение в воротах?
Все металлические элементы полотна и рамы связаны в непрерывную электроцепь: токопроводящий крепёж, гибкие медные перемычки, дублирующие каждый подвижный узел (петли, шарниры, запоры). Рама подключается к заземляющему контуру объекта, и заряд стекает в землю, не накапливаясь на полотне.
Чем искронедающие ворота отличаются от обычных?
Внешне — почти ничем: та же конструкция, сэндвич-панели, покрытие по RAL. Отличия — в скрытых элементах: перемычки в подвижных узлах, неискрящие втулки, выводы заземления и контролируемое переходное сопротивление цепи. В паспорте изделия указывается схема заземления и протокол контроля сопротивления.
Нужно ли заземление на стороне объекта?
Да. Ворота подключаются к существующему контуру заземления объекта — он обязателен для взрывоопасных зон по действующим нормам. Мы выполняем вывод от рамы до точки подключения и указываем в схеме место соединения; сам контур и его сопротивление — зона ответственности эксплуатирующей организации.
Можно ли совместить искронедающие и огнестойкость?
Да. Исполнение ВРПИ по серии 1.435.2-37.94 сочетает огнестойкость и искронедающие — для проёмов, где совпадают требования пожарной и взрывной безопасности. Предел огнестойкости подбирается по проекту.
Какие документы передаются с воротами?
Паспорт изделия с отметкой ОТК, схема расположения перемычек и точек подключения к контуру заземления, протокол контроля переходного сопротивления, сертификаты соответствия ГОСТ 31174-2017 и ГОСТ Р 71040-2023. Комплект достаточен для приёмаки и экспертизы промышленной безопасности.
