Ворота по сериям: переработанные типовые решения с современными материалами

Типовые серии промышленных ворот — готовые проектные решения,
заложенные в проектах зданий. Завод Зискон переработал все серии под современные требования: ГОСТ 31174-2017 и ГОСТ Р 71040-2023, современные материалы, сэндвич-панели собственного производства. 7 серий — от распашных до противопожарных искронедающих.

7 серий ворот
распашные, откатные, подъёмные, противопожарные

Переработанные серии
современные материалы и ГОСТ

ГОСТ 31174-2017, Р 71040-2023
действующие стандарты

Сэндвич-панели свои
производство Зискон

Механизированное открывание
серии ВОМ, ВОКМ, 1.435.9-24, 1.435.3-27

Расчёт за 24 часа
по номеру серии или ТЗ

Подобрать серию за 24 часа Сравнить серии

Каталог серий промышленных ворот

7 типовых серий — под разные типы проёмов, условия эксплуатации и требования безопасности

Серия 1.435.2-28

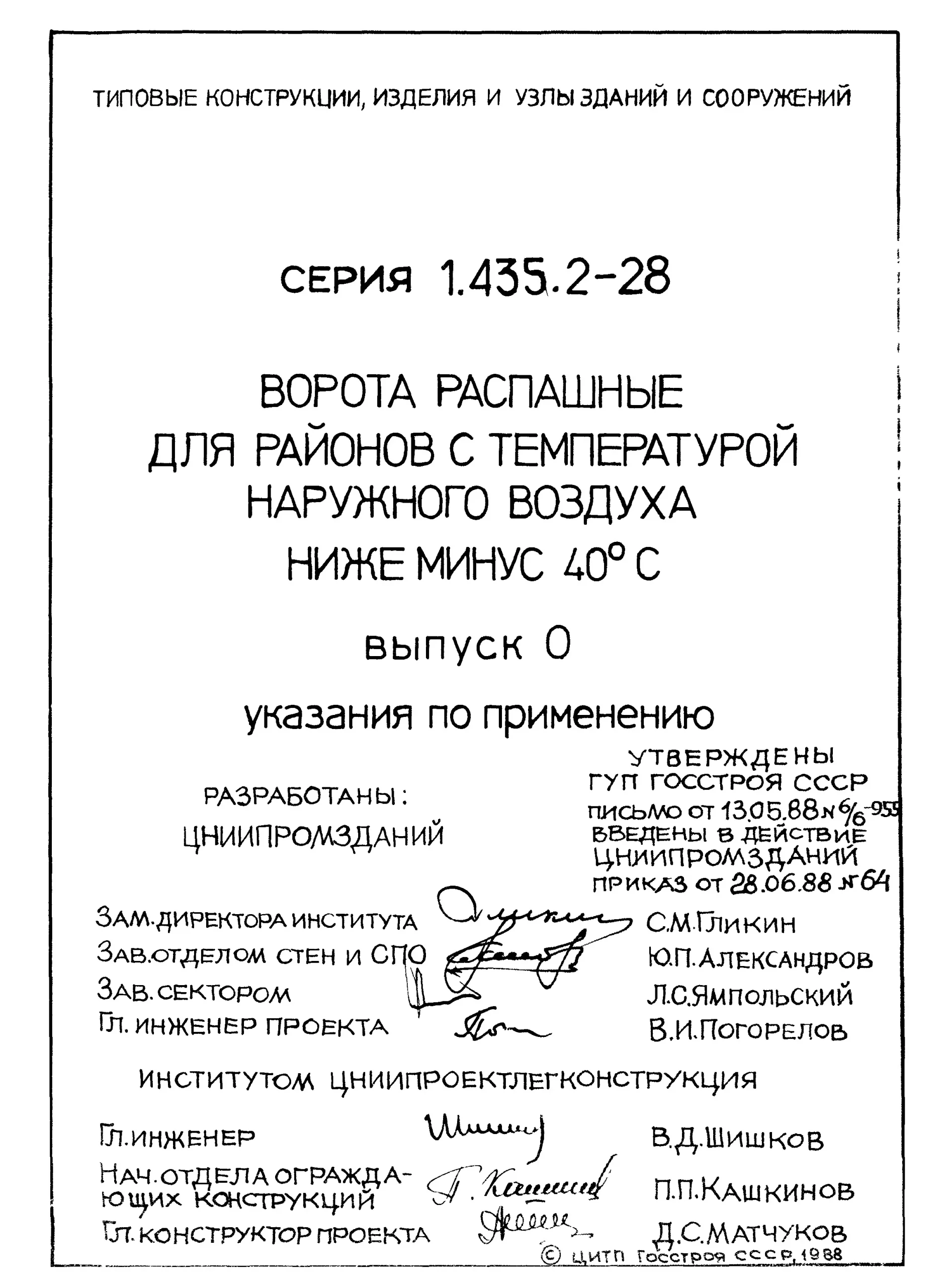

Распашные ВР и складчатые ВРС для районов с температурой ниже −40°C. Проёмы до 4,8 × 5,4 м. Переработана под ГОСТ 31174-2017 и ГОСТ Р 71040-2023.

Подробнее о серии →

Серия 1.435.9-17

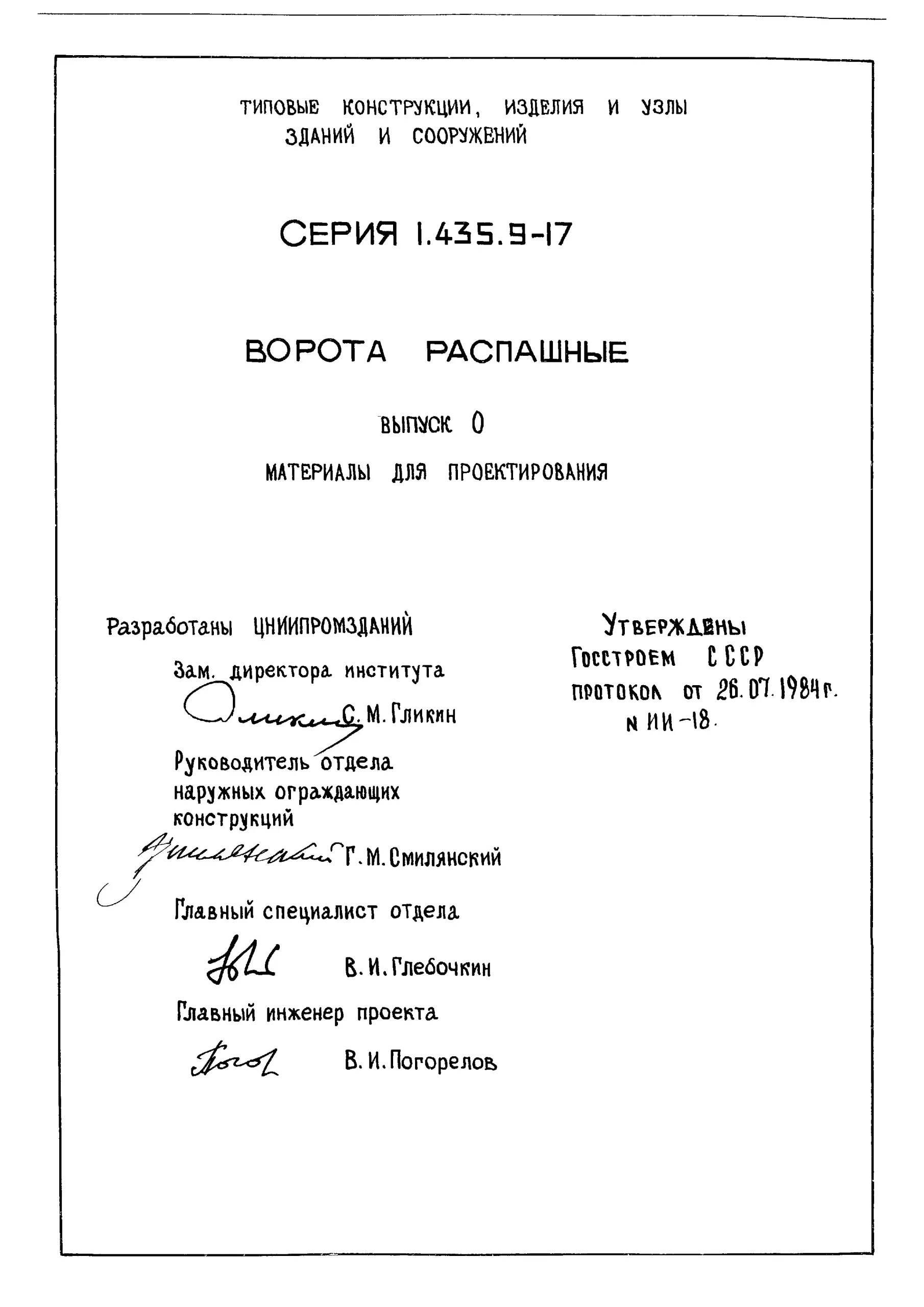

Распашные ВР в исполнениях Т (трубчатый профиль) и С (сэндвич-панели). Проёмы до 4,8 × 5,4 м. Для отапливаемых и неотапливаемых объектов.

Подробнее о серии →

Серия 1.435.9-36.93

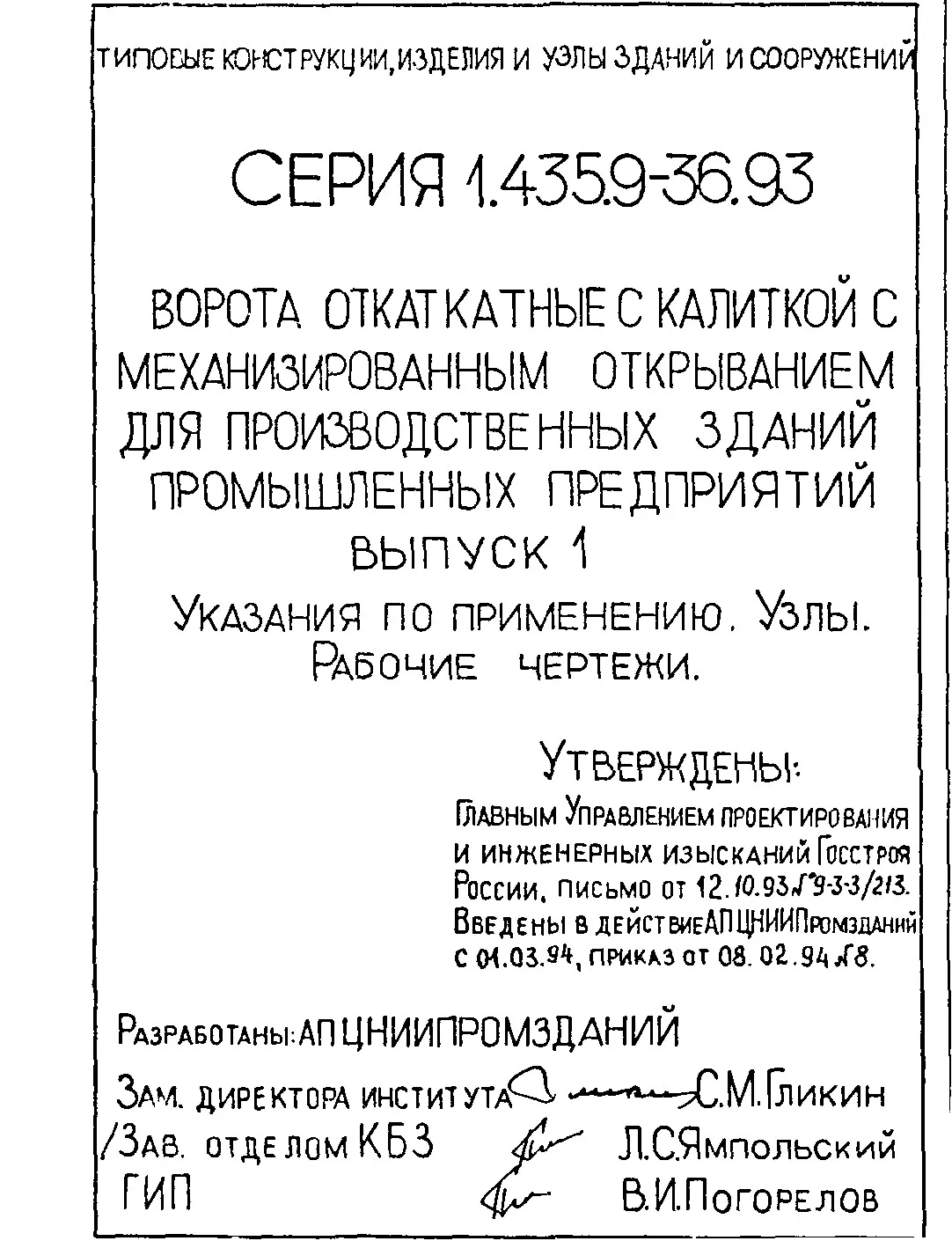

Откатные ВО, ВОК, ВОМ, ВОКМ. Проёмы до 12 × 12 м. Верхний подвес, раздвижная схема. ВОМ и ВОКМ — с механизированным открыванием.

Подробнее о серии →

Серия 1.435.2-37.94

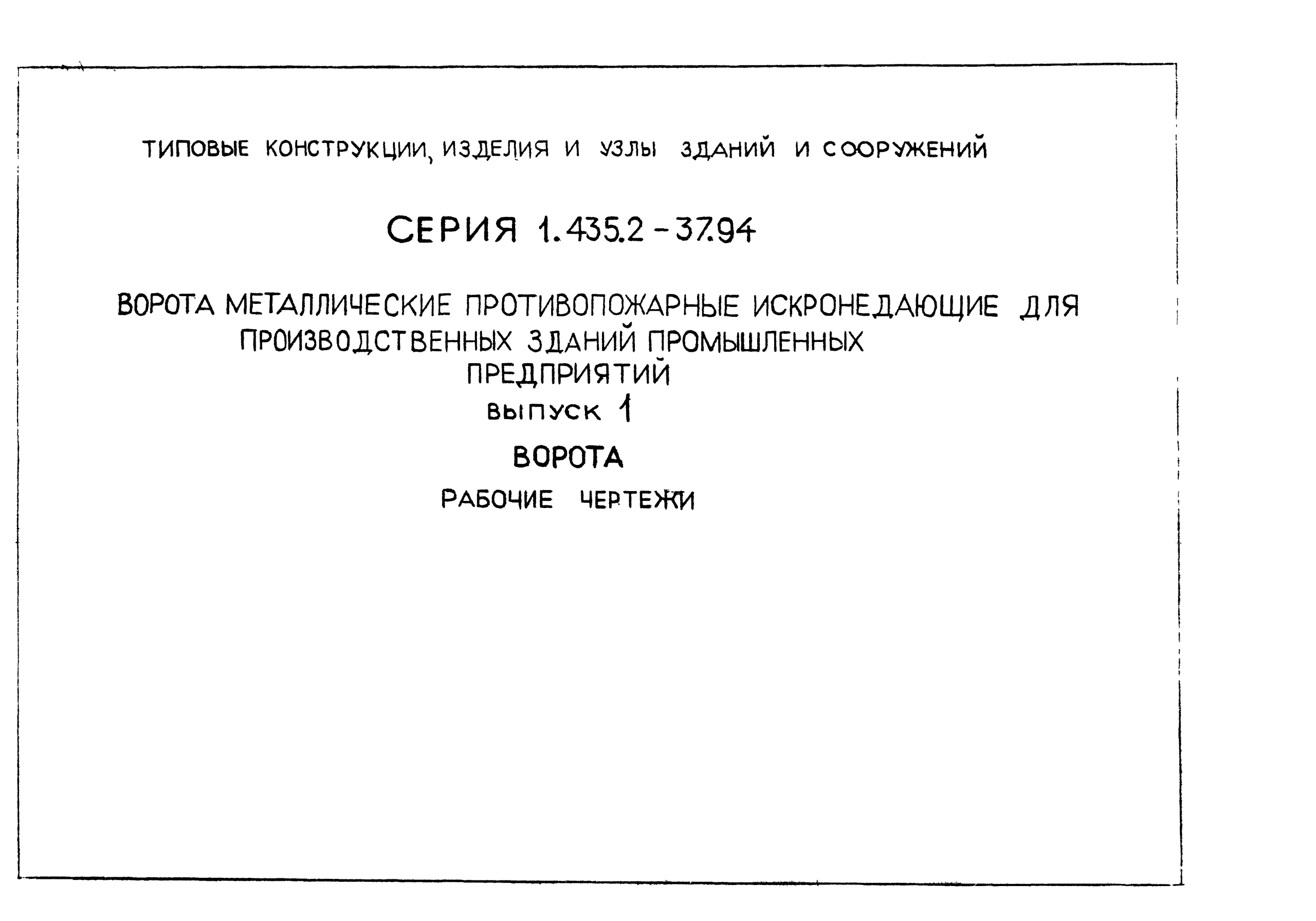

Противопожарные искронедающие ВРПИ: огнестойкость до EI60 плюс снятие статического напряжения. Для взрывоопасных зон НПЗ и нефтебаз.

Подробнее о серии →

Серия 1.435.9-25

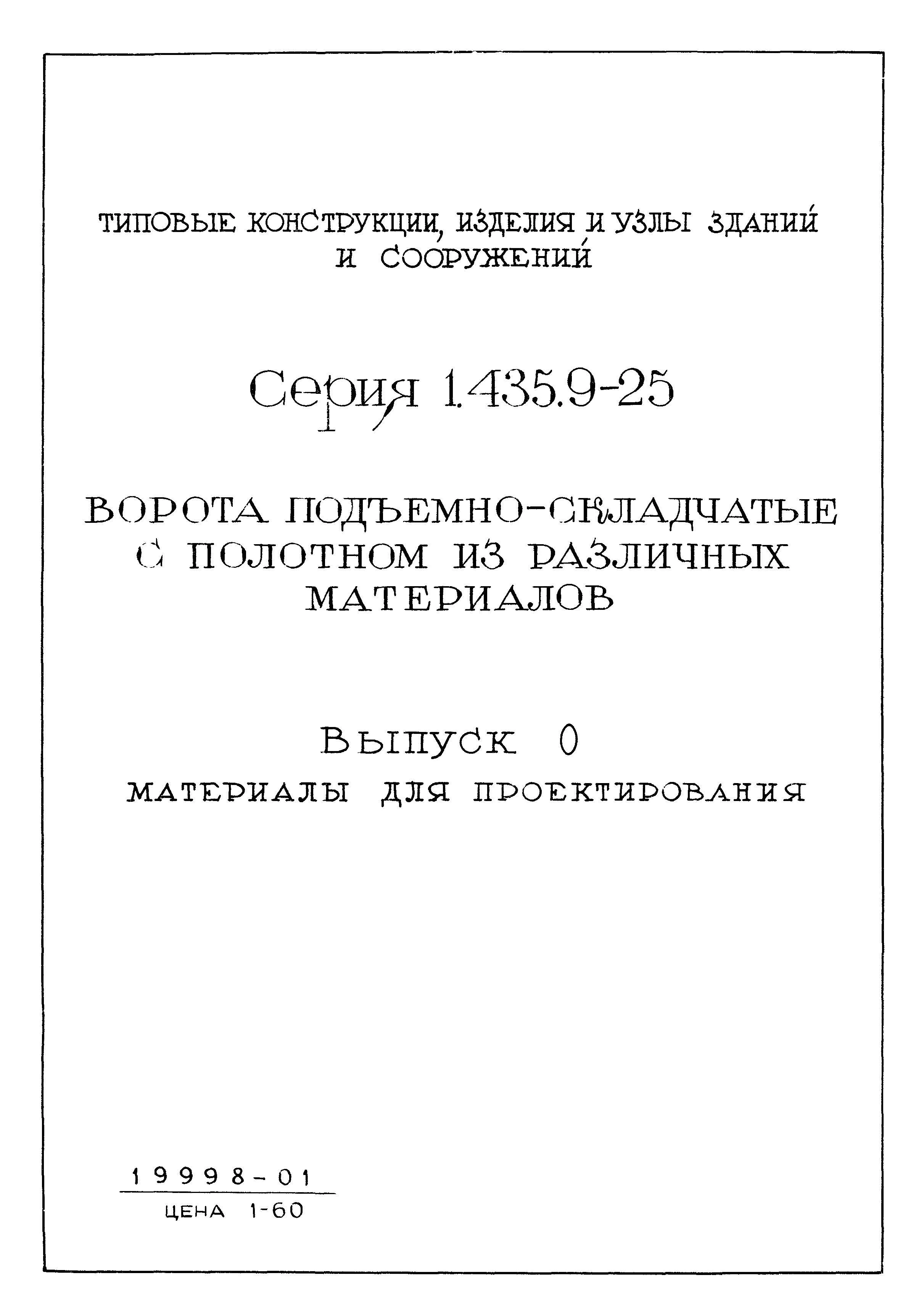

Подъёмно-складчатые ворота с полотном из различных материалов: металл, сэндвич-панели, комбинированные. Полотно поднимается и складывается.

Подробнее о серии →

Серия 1.435.9-24

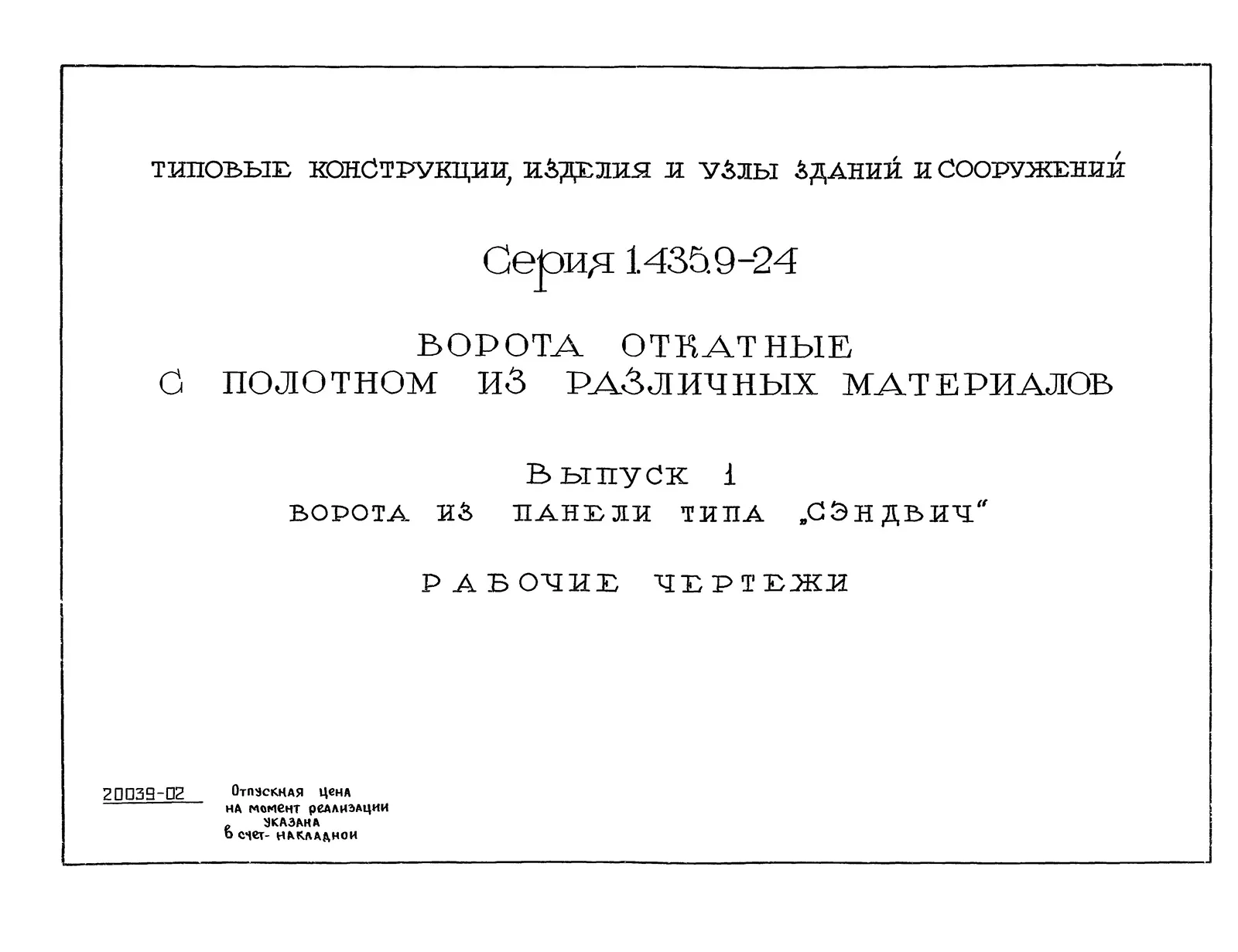

Откатные ворота с полотном из различных материалов и механизированным открыванием. Электропривод в базе. Переработана под ГОСТ 31174-2017 и ГОСТ Р 71040-2023.

Подробнее о серии →

Серия 1.435.3-27

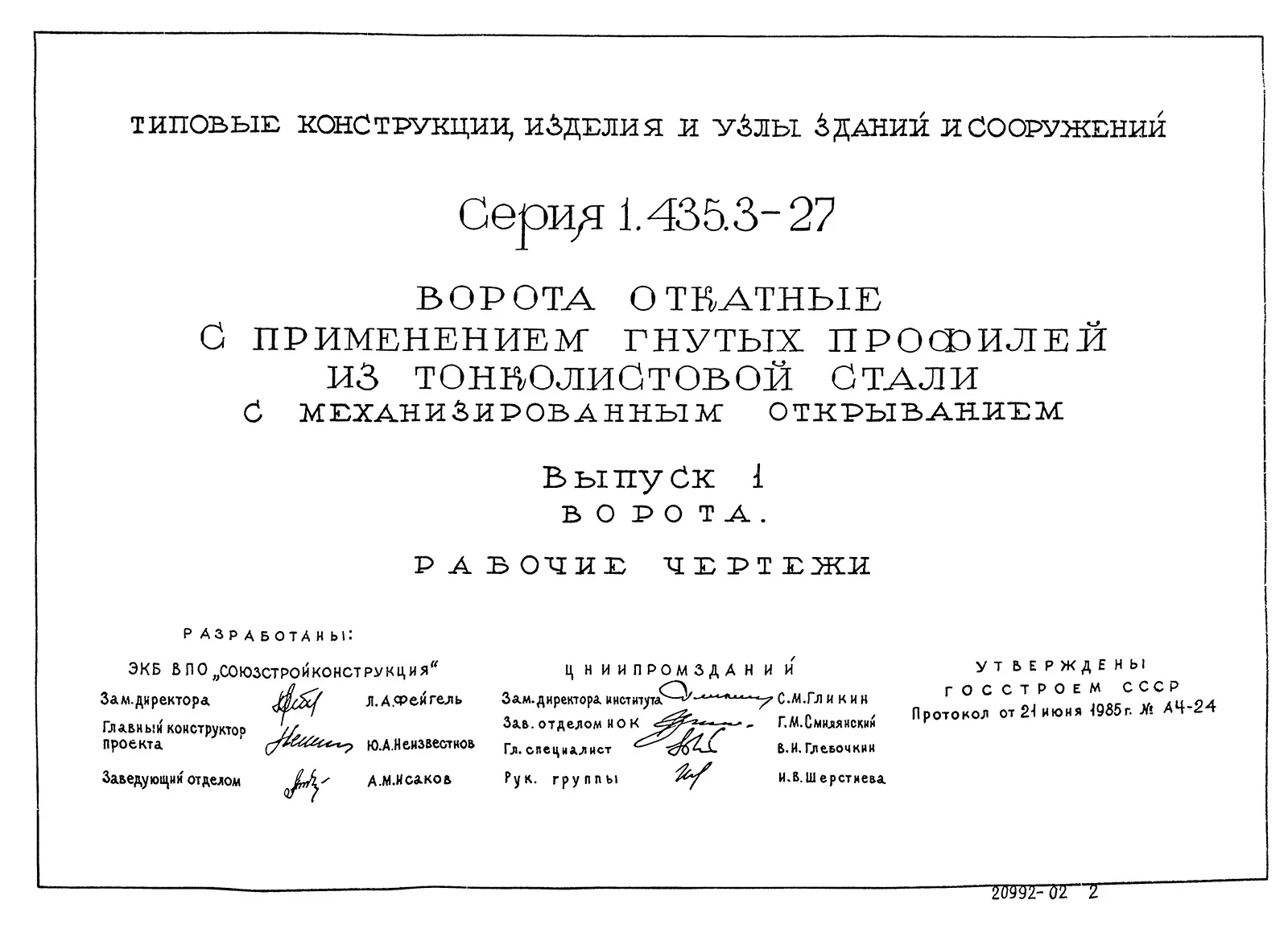

Откатные ворота с применением гнутых профилей из тонколистовой стали с механизированным открыванием. Облегчённая конструкция, электропривод в базе.

Подробнее о серии →

💡 Это список всех типовых серий ворот?

Нет, существуют другие серии, например 1.435.9-26, и ряд других. Однако, они безнадёжно устарели и потеряли свою актуальность. Ворота по сериям закладываются в проекты исходя из их функциональности, прочности, долговечности и пригодности к выполнению своих функций в современных условиях с минимумом затрат.

Сравнение серий промышленных ворот

7 серий по типу ворот, принципу открывания и назначению

Серия

Тип ворот

Принцип открывания

Автоматика

Особенность

1.435.2-28

Распашные ВР, складчатые ВРС

Распашные / складчатые

Опционально

Для районов с температурой ниже −40°C

1.435.9-17

Распашные ВР (Т и С)

Распашные

Опционально

Исполнения Т (труба) и С (сэндвич)

1.435.9-36.93

Откатные ВО, ВОК, ВОМ, ВОКМ

Откатные, верхний подвес

ВОМ и ВОКМ — механизированные

Проёмы до 12 × 12 м, раздвижная схема

1.435.2-37.94

Противопожарные искронедающие ВРПИ

Распашные

Опционально

Огнестойкость до EI60 + искронедающие

1.435.9-25

Подъёмно-складчатые

Полотно поднимается и складывается

Опционально

Полотно из различных материалов: металл, сэндвич

1.435.9-24

Откатные механизированные

Откатные

Электропривод в базе

Полотно из различных материалов

1.435.3-27

Откатные облегчённые

Откатные

Электропривод в базе

Гнутые профили из тонколистовой стали

Что значит «переработанная серия»

Типовые серии 1980-х годов адаптированы под современные требования

📐

Габариты и узлы сохранены

Типоразмеры, схемы крепления рам и узлы серий остаются прежними — рабочая документация объекта не требует пересмотра. Ворота встают в проёмы, заложенные проектом.

🧱

Современные материалы

Устаревшие материалы заменены на сэндвич-панели собственного производства Зискон, морозостойкие уплотнители и современные антикоррозионные покрытия.

✅

Действующие ГОСТ

Все переработанные серии сертифицированы на соответствие ГОСТ 31174-2017 «Ворота металлические. Общие технические условия» и ГОСТ Р 71040-2023 «Конструкции воротные для зданий промышленного и общественного назначения».

⚙️

Механизация по требованию

Серии с механизированным открыванием (ВОМ, ВОКМ, 1.435.9-24, 1.435.3-27) комплектуются электроприводами. Для остальных серий механизация доступна как опция.

📄

Полный пакет документов

Сертификаты соответствия ГОСТ, паспорт изделия с отметкой ОТК, монтажные схемы, исполнительная документация — достаточно для сдачи объекта и экспертизы.

🇷🇺

Отечественные материалы

Металлопрокат, панели, уплотнители, крепёж, приводы — российского производства. Стабильные сроки и цены без зависимости от импорта.

Ворота по сериям, ГОСТ или индивидуальный проект — что выбрать

Три сценария изготовления в зависимости от исходной документации

В проекте указана серия

Изготавливаем по переработанной серии: сохраняем маркировки, габариты и узлы, применяем современные материалы. Сокращённые сроки — проектные решения готовы.

В проекте только обозначения

Указаны ВР, ВМ, ВРС без ссылки на серию — изготавливаем по требованиям проекта в соответствии с ГОСТ 31174-2017 и ГОСТ Р 71040-2023 с индивидуальным проектированием КМД.

Нестандартный проём

Проём не совпадает с типовым шагом серии — изготавливаем по индивидуальным габаритам с сохранением схем крепления серии или полностью по проекту.

Как выбрать серию ворот

Ориентируйтесь на тип проёма, условия эксплуатации и требования безопасности

Условие / задача

Рекомендуемая серия

Почему

Распашные классические, проём шириной до 4,8 м

1.435.2-28 или 1.435.9-17

Проверенные решения для стандартных проёмов; исполнение Т или С по теплотехнике

Складчатые, мало места перед проёмом

1.435.2-28 (ВРС)

Одна створка складывается пополам — экономия пространства до 50%

Откатные, широкий проём до 12 м

1.435.9-36.93 (ВО, ВОК, ВОМ, ВОКМ)

Верхний подвес, раздвижная схема в две стороны; ВОМ/ВОКМ — с механизацией

Откатные с механизацией, полотно из различных материалов

1.435.9-24

Электропривод в базе; полотно из металла или сэндвич-панелей

Откатные облегчённые, механизированные

1.435.3-27

Гнутые профили из тонколистовой стали — облегчённая конструкция, электропривод в базе

Подъёмно-складчатые, полотно из различных материалов

1.435.9-25

Полотно поднимается и складывается; металл, сэндвич или комбинированное полотно

Противопожарные + взрывоопасная зона

1.435.2-37.94 (ВРПИ)

Огнестойкость до EI60 + искронедающие; для НПЗ, нефтебаз, газовых хозяйств

💡 Не можете определиться с серией?

Пришлите номер серии из проекта или опишите задачу (тип проёма, размеры, условия эксплуатации) — конструктор подберёт серию и подготовит коммерческое предложение за 24 часа.

Этапы работы по серии

От заявки до отгрузки — прозрачный процесс

Заявка с номером серии

Указываете серию из проекта или описываете задачу

Расчёт за 24 часа

Подбираем тип ворот и готовим коммерческое предложение

Проект под проём

Деталировочные чертежи по переработанной серии

Изготовление

Раскрой, сварка, сборка, антикоррозионная защита на заводе

Отгрузка

Упаковка, маркировка, доставка на объект транспортной компанией или собственным транспортом

Документация

Передача КМД, паспорта изделия, сертификатов качества и инструкций по монтажу

Вопросы про ворота по сериям

Что такое типовая серия ворот?

Типовая серия — комплект рабочих чертежей и указаний, описывающий унифицированные конструкции ворот: габариты, маркировки, узлы крепления, комплектацию. Серии закладываются в проекты зданий, чтобы проектировщики не разрабатывали ворота с нуля. Завод Зискон переработал все серии под современные материалы и действующие ГОСТ.

Действуют ли типовые серии сегодня?

Формально серии разработаны в 1980-е годы и относятся к устаревшим, однако их маркировки и узлы по-прежнему применяются в проектах. Завод Зискон выпускает ворота по переработанным сериям: материалы заменены на современные, продукция сертифицирована по действующим ГОСТ 31174-2017 и ГОСТ Р 71040-2023.

Чем отличаются откатные серии 1.435.9-36.93, 1.435.9-24 и 1.435.3-27?

Серия 1.435.9-36.93 — откатные ВО, ВОК, ВОМ, ВОКМ с верхним подвесом, проёмы до 12 × 12 м; механизация только в ВОМ и ВОКМ. Серия 1.435.9-24 — откатные с полотном из различных материалов, механизированное открывание (электропривод) в базе. Серия 1.435.3-27 — откатные облегчённые с гнутыми профилями из тонколистовой стали, механизированное открывание в базе. Выбор зависит от проёма и требований к автоматике.

Чем подъёмно-складчатые ворота по серии 1.435.9-25 отличаются от складчатых ВРС по серии 1.435.2-28?

В серии 1.435.2-28 складчатые ВРС имеют одну распашную и одну складывающуюся створку. В серии 1.435.9-25 полотно подъёмно-складчатое: полотно поднимается и складывается, может быть из различных материалов (металл, сэндвич-панели, комбинированное). Выбор зависит от конструкции проёма и требуемого принципа открывания.

Какие ворота по сериям имеют механизированное открывание в базе?

Механизированное открывание в базе имеют серии 1.435.9-36.93 (модели ВОМ и ВОКМ), 1.435.9-24 и 1.435.3-27. Для остальных серий (1.435.2-28, 1.435.9-17, 1.435.2-37.94) механизация доступна как опция.

Можно ли изготовить ворота по серии нестандартных размеров?

Да. Помимо типовых размеров, возможно изготовление ворот по серии размерами согласно техническому заданию заказчика. При нестандартных размерах конструктор выполняет индивидуальный расчёт по СП 16.13330.2017 и СП 20.13330.2016. Если в проекте нет типовой серии — проектируем по требованиям ТЗ.

Как подобрать серию, если в проекте указан только номер?

Пришлите номер серии из проекта — конструктор подберёт тип ворот, размеры и комплектацию в соответствии с переработанной серией и подготовит коммерческое предложение за 24 часа. Если номера нет — опишите задачу (тип проёма, размеры, условия эксплуатации), и мы подберём серию за вас.

Нужна помощь с выбором серии? Пришлите номер серии или опишите задачу — подберём за 24 часа.
